Atios DALI AC Dimmer AFD-D1 Scheda tecnica

Scarica in PDF

Specifiche tecniche

Standard DALI	Certificato DALI-2, conforme a IEC 62386-101/2:2014, IEC 62386-207 Ed2
Tipo di dispositivo DALI	DT6
Numero di indirizzi DALI	1, assegnabile dall’application controller DALI
Consumo (DALI)	2 mA
Tensione di ingresso	100–240 V CA
Uscita	Dimmer a taglio di fase discendente, 100–240 V CA, max. 1,8 A
Carico di uscita a 230 V	LED dimmerabili max. 200 W; incandescenza / alogene AT 400 W; alogene BT con trasformatore elettronico 200 W
Carico di uscita a 120 V	LED dimmerabili max. 100 W; incandescenza / alogene AT 200 W; alogene BT con trasformatore elettronico 100 W
Dimensioni	45 × 45 × 20,3 mm, dispositivo da incasso, per installazione a filo

Campo d’applicazione e caratteristiche

• Modulo di dimmerazione compatto per la regolazione a taglio di fase di luci AC.
• Integra nel circuito DALI carichi privi di ingresso DALI.
• Taglio di fase discendente (trailing edge), DALI-2 DT6.
• Compatibile con sistemi DALI universali e application controller.

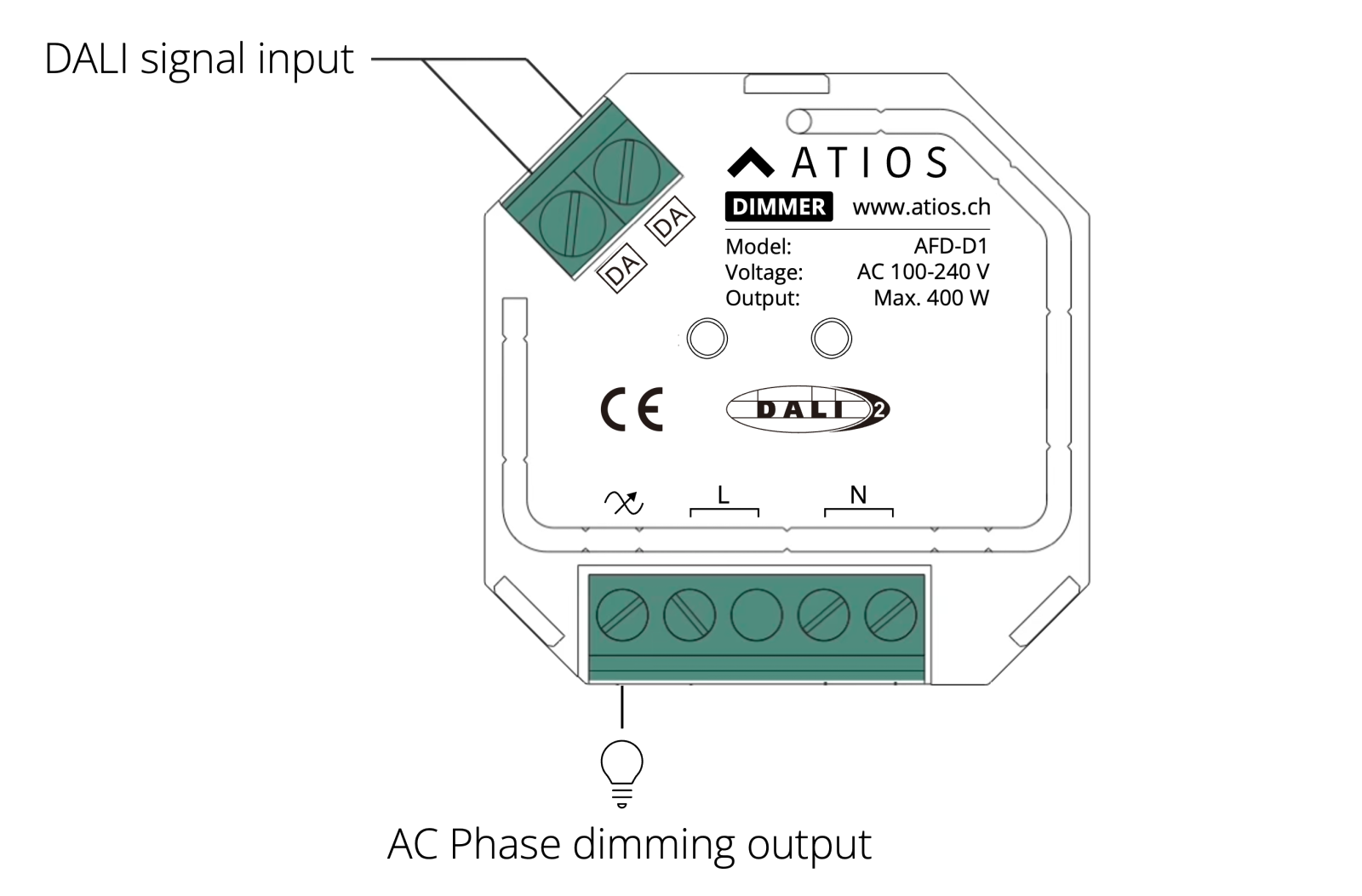

Cablaggio
