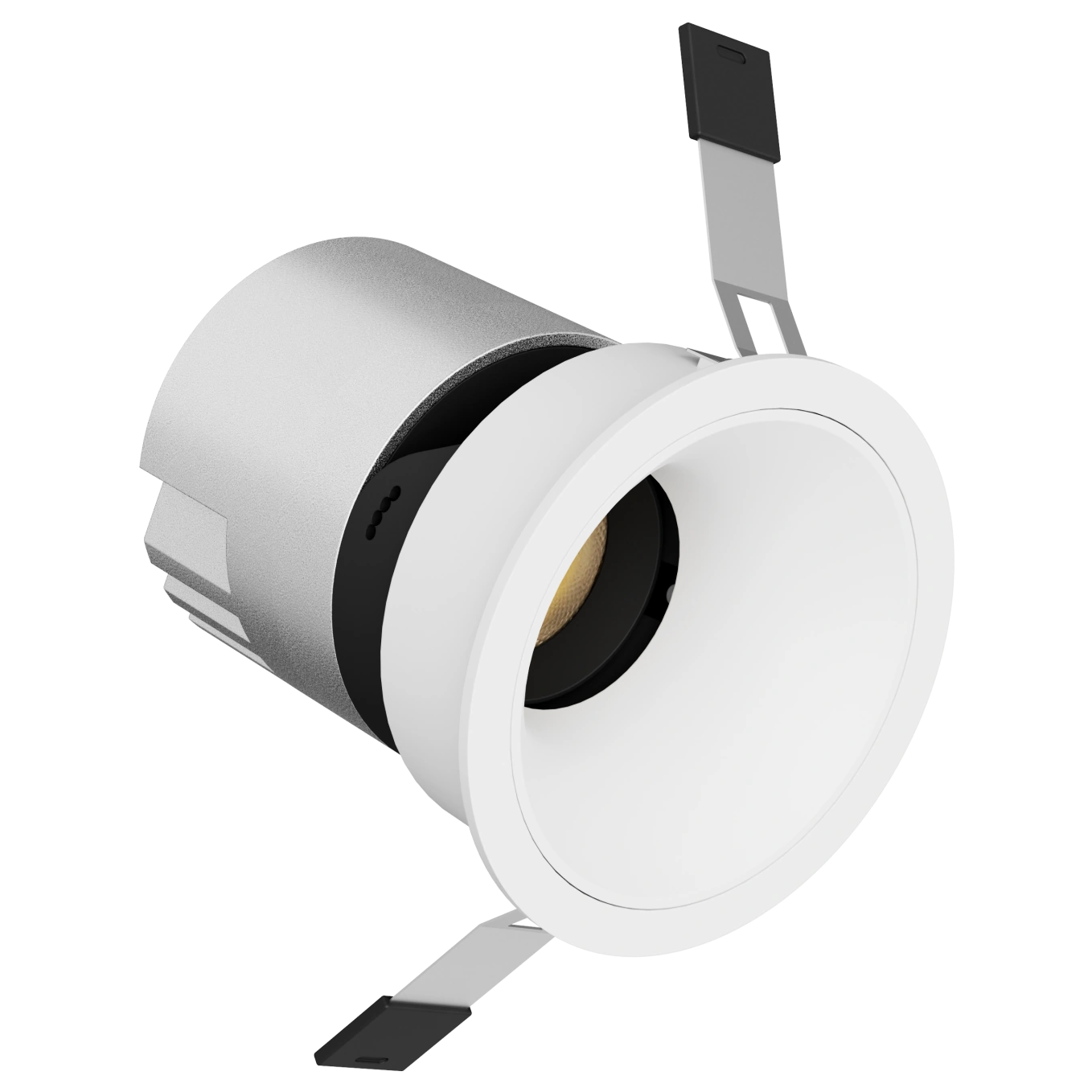

Atios DALI Spot Tunable White ALD-TW75 Техническое описание

EAN 7649988416668
Atios DALI Spot Tunable White ALD-TW75 Техническое описание

Технические характеристики

Номинальное напряжение220-240 В AC, 50/60 Гц
Номинальная мощность12 Вт
ДрайверВнешний драйвер DALI-2
Протокол DALIDALI-2
Тип устройстваDT8 (Tunable White, подтип Tc)
Световой поток640 лм
Коэффициент мощности> 0,9
Цветовая температура2700 K - 6500 K (Tunable White)
Цветопередача (CRI)Ra ≥ 97, R9 ≥ 95
Угол рассеивания50° (широкий пучок)
Показатель дискомфортаUGR < 16
Диммированиеот 100 % до 1 % по DALI
Монтажное отверстиеØ 75 мм
РазмерыØ 82 мм кольцо, Ø 75 мм спереди, Ø 62 мм сзади, длина 89 мм
Глубина встраивания86 мм за кольцом
Масса360 г
Материал корпусаАлюминий
Степень защитыIP 20 (сухие помещения)
Рабочая температураот −20 °C до +40 °C
СертификатыCE, RoHS, сертификат DALI-2, ISO 9001:2015
Световой конус
на 1 мØ 0,92 м / 634 лк
на 2 мØ 1,85 м / 159 лк
на 3 мØ 2,77 м / 70 лк
на 4 мØ 3,69 м / 40 лк
Внешний драйвер DALI-2
Вход драйвера220-240 В AC, 50/60 Гц, макс. 0,1 А
Выход драйвера6-42 В DC, 100-700 мА, макс. 12 Вт
Напряжение холостого ходамакс. 50 В
Мощность в режиме ожидания< 0,5 Вт
Коэффициент мощности драйвера> 0,95
Температура драйвераta 45 °C, tc 85 °C
Размеры драйвера135 × 35 × 20 мм
Безопасность драйвераSELV, только для LED-модулей

Область применения и характеристики

  • Встраиваемый потолочный LED-спот с внешним драйвером DALI-2.
  • Tunable White от 2700 K (тёплый) до 6500 K (холодный).
  • Широкий угол рассеивания 50° для общего освещения.
  • Нативное управление DALI-2 (DT8): яркость и цветовая температура.
  • Адресация и настройка через удобный Web Interface.
  • Управление через Atios SmartCore или Atios KNX Bridge и Matter: совместимо с Apple Home, Google Home, Samsung SmartThings, Amazon Alexa, Home Assistant, Homey.
  • Сцены, автоматизации, многопользовательский и удалённый доступ через Apple Home, Google Home, Samsung SmartThings и др.

Размеры

Atios DALI Spot Tunable White ALD-TW75 Техническое описание
Atios DALI Spot Tunable White ALD-TW75 Техническое описание
Внешний драйвер DALI
Внешний драйвер DALI
Кривая силы света
Кривая силы света
Световой конус
Световой конус
