KNX bus	KNX bus üzerinden 21-30 V DC, 24 V'ta <10 mA, 30 V'ta <9 mA, <270 mW; şarj akımı <22 mA
Çıkışlar	Maks. 8 anahtar / 4 panjur AC / 2 panjur DC / 2 fan coil / 2 valf çıkışı, serbestçe karıştırılabilir
Terminaller	KNX bus terminalleri; vidalı çıkış terminalleri 0.2-2.5 mm², 0.4 N·m
Röle değeri (AC)	240 V AC, maks. 16 A
Röle değeri (DC)	30 V DC, maks. 5 A
Röle ömrü	Mekanik >1 × 10⁶, elektriksel (dirençli) >5 × 10⁴
KNX Secure	Desteklenir, ETS5 veya üzeri ile yapılandırılır
Kontrol	8 kanal düğmesi, Manuel/Otomatik ve Prog düğmeleri; eşleşen durum LED'leri
Koruma	IP 20, EN 60 529
Ortam sıcaklığı	−5 °C ile +45 °C (çalışma), −25 °C ile +55 °C (depolama), −25 °C ile +70 °C (nakliye)
Nem	< 93 %, yoğuşmasız
Mekanik veriler	MDRC, 35 mm DIN ray (EN 60 715), 72 × 90 × 64 mm, 0.30 kg
Muhafaza	Plastik, bej
Sertifikalar	CE, RoHS, KNX Secure sertifikalı, ISO 9001:2015

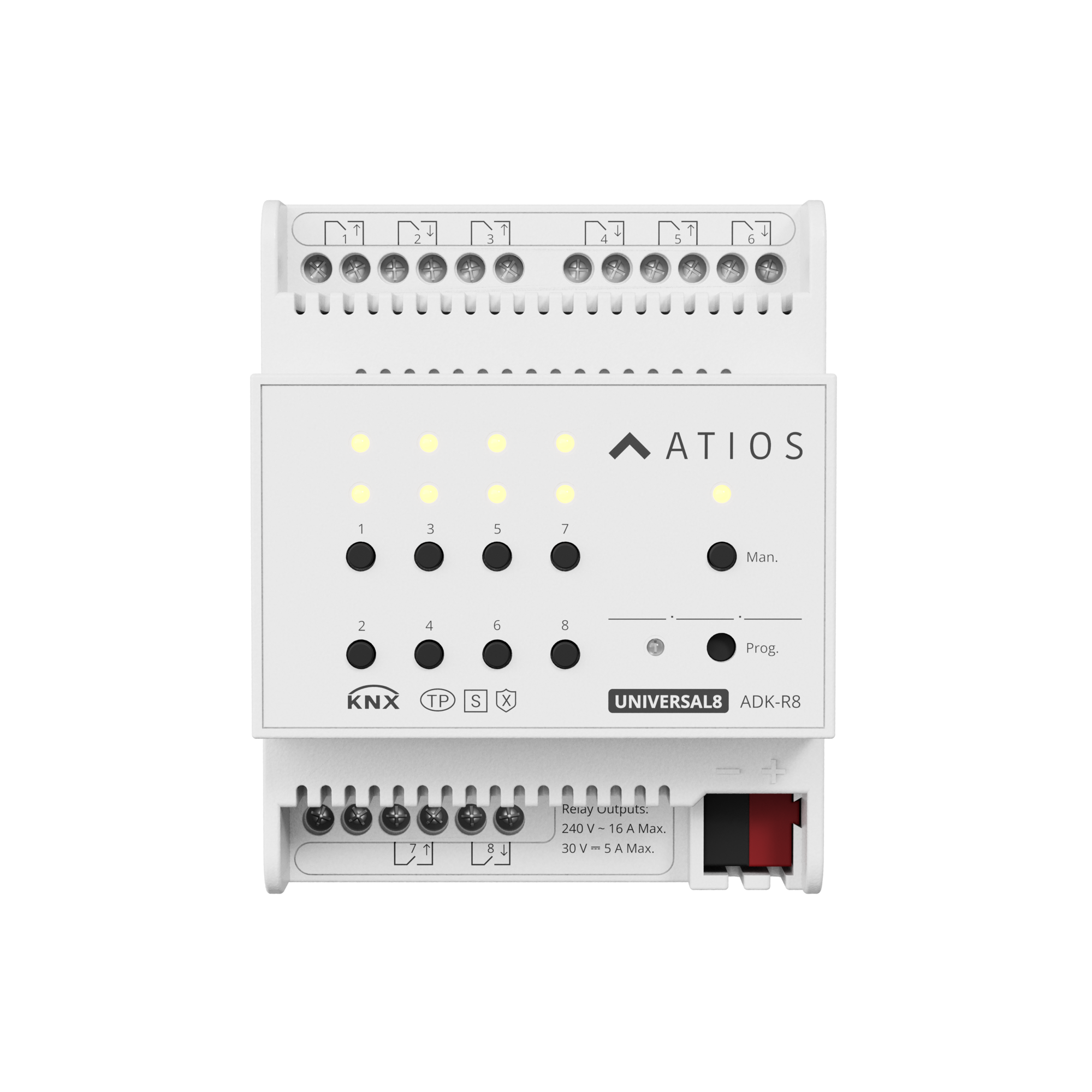

Anahtarlama, panjur (AC/DC), fan coil veya valf kontrolü için 8 serbestçe yapılandırılabilir çıkış kanallı evrensel KNX aktüatör.
KNX Secure uyumlu, ETS5 veya üzeri ile yapılandırılır.
Anahtar çıkışları: zaman fonksiyonları (açma/kapama gecikmesi, yanıp sönme, merdiven aydınlatması), 8 sahne, mantık (AND, OR, XOR, GATE), durum yanıtı, zorla çalıştırma, çalışma saati sayacı.
Isıtma aktüatör modu: anahtar çıkışları, ayrı bir kontrolör gerektirmeksizin termal ısıtma valflerini doğrudan sürer (PWM veya 2 noktalı).
Panjur AC/DC çıkışları: yukarı/aşağı, 0-100% konum, jalizi ayarı, 8 sahne, otomatik güneş koruması, güvenlik fonksiyonu, iki mod (Venedik Panjuru / Stor Perde).
Fan coil çıkışları: 3 kademeli fan hızına kadar, adım anahtarı ve yönlendirme anahtarı modları, otomatik, manuel ve zorla çalıştırma.
Valf çıkışları: sürekli (3 noktalı), PWM ve 2 noktalı anahtarlama; sürekli valfler için valf eğrisi düzeltmesi ve otomatik temizleme.
Devreye alma ve tanılama için cihaz üzerinde manuel çalıştırma düğmeleri.
Bus gerilimi kesilmesi ve geri dönüşünde yapılandırılabilir davranış.
Doğrudan KNX bus üzerinden beslenir, ek besleme gerilimi gerekmez.

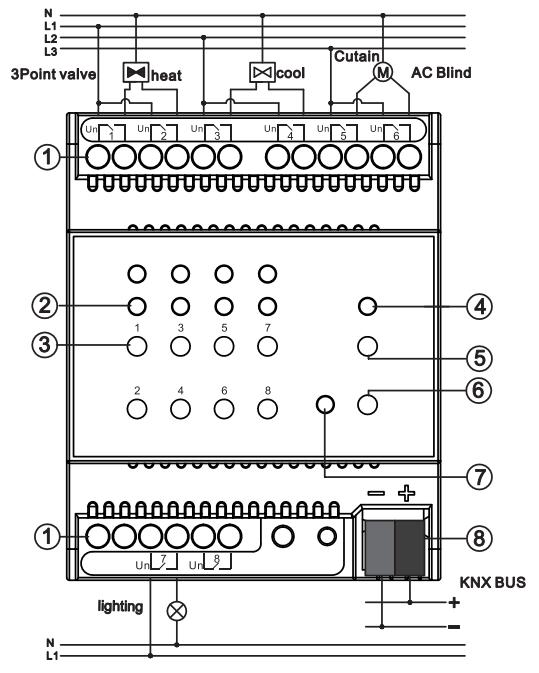

1Çıkış klemensleri. Klemens bloklarının üzerindeki semboller, ilgili çıkış tipi için kablolamayı gösterir.
2Çıkışların durum LED’leri, her butonun üzerinde birer adet
31 ile 8 arası çıkışlar için manuel kumanda butonları
4Man./Auto. durum LED’i
5Man./Auto. değiştirme butonu
6Programlama butonu
7Programlama LED’i
8KNX veriyolu bağlantı klemensi
