Atios KNX Universal8 ADK-R8 Datenblatt

EAN 7649988416620

Als PDF herunterladen Renders herunterladen

Technische Daten

KNX-Bus	21-30 V DC über den KNX-Bus, <10 mA bei 24 V, <9 mA bei 30 V, <270 mW; Ladestrom <22 mA
KNX Secure	Unterstützt; Konfiguration ab ETS5
Ausgänge	Max. 8 Schalt- / 4 Jalousie-AC- / 2 Jalousie-DC- / 2 Fan-Coil- / 2 Ventilausgänge, frei kombinierbar
Anschlüsse	KNX-Busklemmen; Schraub-Ausgangsklemmen 0,2-2,5 mm², 0,4 N·m
Schaltleistung Relais (AC)	240 V AC, max. 16 A
Schaltleistung Relais (DC)	30 V DC, max. 5 A
Relais-Lebensdauer	Mechanisch >1 × 10⁶, elektrisch (ohmsche Last) >5 × 10⁴
Grösse und Gewicht	REG, 35-mm-Hutschiene (EN 60 715), 72 × 90 × 64 mm, 0,30 kg
Gehäuse	Kunststoff, beige
Schutzart	IP 20, EN 60 529
Umgebungstemperatur	−5 °C bis +45 °C (Betrieb), −25 °C bis +55 °C (Lagerung), −25 °C bis +70 °C (Transport)
Luftfeuchtigkeit	< 93 %, nicht kondensierend
Bedienelemente	8 Kanaltasten + Hand/Auto + Prog; zugehörige Status-LEDs
Zertifizierungen	CE, RoHS, KNX-Secure-zertifiziert, ISO 9001:2015

Anwendungsgebiete und Eigenschaften

• Universeller KNX-Aktor mit 8 frei konfigurierbaren Ausgangskanälen für Schalten, Beschattung (AC/DC), Fan Coil oder Ventilsteuerung.
• KNX Secure, Konfiguration ab ETS5.
• Schaltausgänge: Zeitfunktionen, 8 Szenen, Logik, Statusrückmeldung, Zwangsführung.
• Heizungsaktor-Modus: Schaltausgänge steuern Thermoantriebe der Heizventile direkt (PWM oder 2-Punkt), ohne separaten Regler.
• Beschattungsausgänge AC/DC: Auf/Ab, Position 0-100 %, Lamellenverstellung, 8 Szenen, automatischer Sonnenschutz, Sicherheitsfunktion, zwei Betriebsarten (Jalousie / Rollladen).
• Fan-Coil-Ausgänge: bis zu 3 Lüfterstufen, Step-Switch- und Steering-Switch-Modus, Automatik-, Hand- und Zwangsbetrieb.
• Ventilausgänge: stetig (3-Punkt), PWM und 2-Punkt-Schalten; Ventilkennlinienkorrektur und automatische Ventilspülung bei stetigen Ventilen.

Verdrahtung

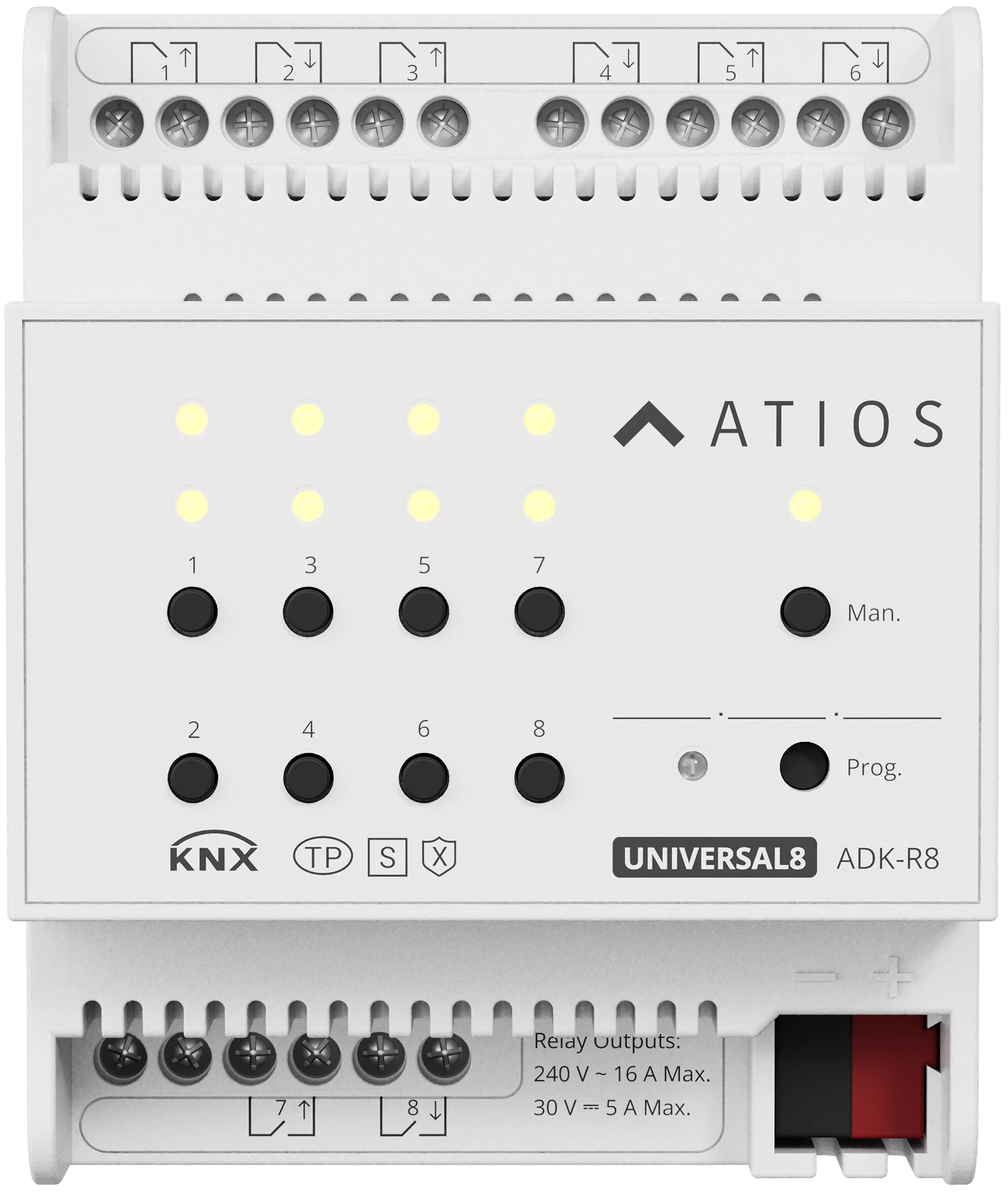

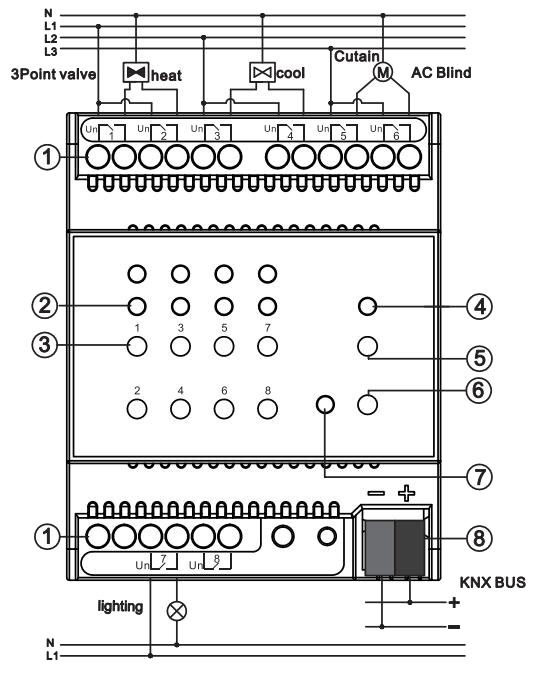

1. 1Ausgangsklemmen. Die Symbole über den Klemmenblöcken zeigen die Verdrahtung für die jeweilige Ausgangsart.
2. 2Status-LEDs der Ausgänge, je eine über jeder Taste
3. 3Tasten für die manuelle Bedienung der Ausgänge 1 bis 8
4. 4Status-LED Man./Auto.
5. 5Umschalttaste Man./Auto.
6. 6Programmiertaste
7. 7Programmier-LED
8. 8KNX-Busklemme
