快速上手

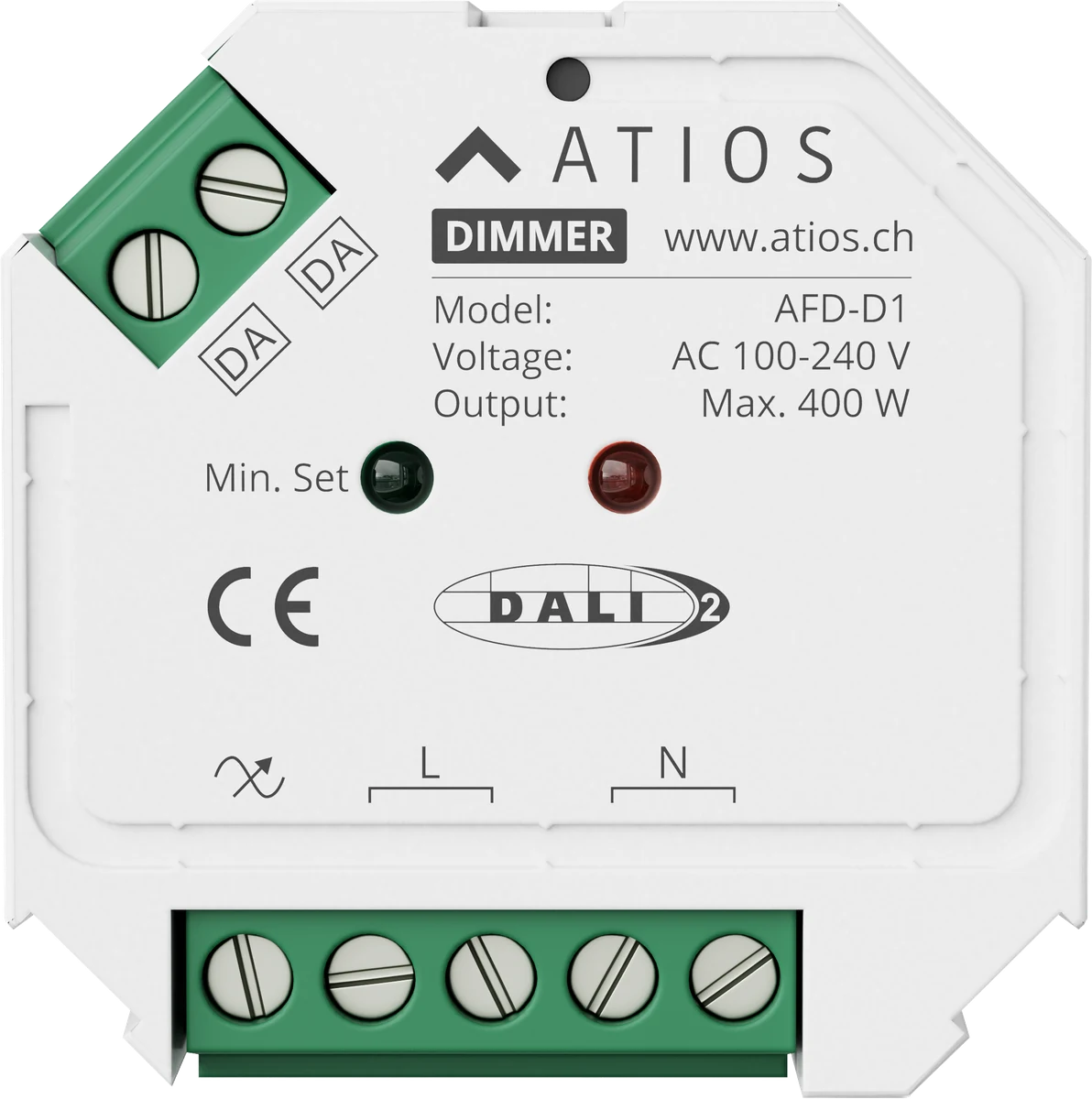

DALI AC Dimmer 是装在墙内的切相调光器，用于市电照明负载。控制信号来自 DALI 总线，或来自一个普通按钮开关，两者接在同一个端子上。

主要特性

• 后沿（反相）交流切相调光器，DALI DT6，单通道
• 最高 400 W，取决于负载类型，完整表格请见规格表
• 一对端子接 DALI 总线或一个按钮开关（8-230 V~），两者不能同时接
• 最低亮度可调，避免低亮度时闪烁
• 适用标准暗装底盒，IP20

准备工作

• Atios DALI AC Dimmer
• 带 DALI 电源的 DALI 总线，或一个普通按钮开关
• 功率在额定输出范围内的可调光负载，请见规格表

灯具和输入设备

DALI 总线上有两类设备：

• 灯具（control gear）：用来开关你的灯具或调节亮度的设备，例如 LED 驱动器、调光器和继电器。
• 输入设备（control devices）：你按下的设备，或能检测到某些情况的设备，例如按键、移动传感器和照度传感器（lux）。

每组都有自己的 64 个地址。因此，一条 DALI 总线最多可以连接 64 个灯具，此外还可以连接最多 64 个输入设备。

一个输入设备可以包含多个按键或传感器，但仍然只占用一个地址。Atios DALI AC Dimmer 算作一个灯具，占用一个地址。

1. 安装并接线

把调光器装进暗装底盒。将市电和负载接到四极端子排，再把 DALI 总线或按钮开关接到 DA 端子。完整的接线说明请前往安装。

2. 设置 DALI 地址

如果调光器接在 DALI 总线上，DALI 主控会自动为它分配地址。具体步骤请查阅你所用 DALI 主控的文档。

3. 设置最低亮度（可选）

调光范围为 5-100%，但有些负载在接近下限时会闪烁。设置最低亮度可以抬高下限。操作步骤请前往操作。

4. 用按钮开关操作

如果接的是按钮开关而不是 DALI 总线，短按开关负载，长按调光。详细说明请前往操作。
