快速上手

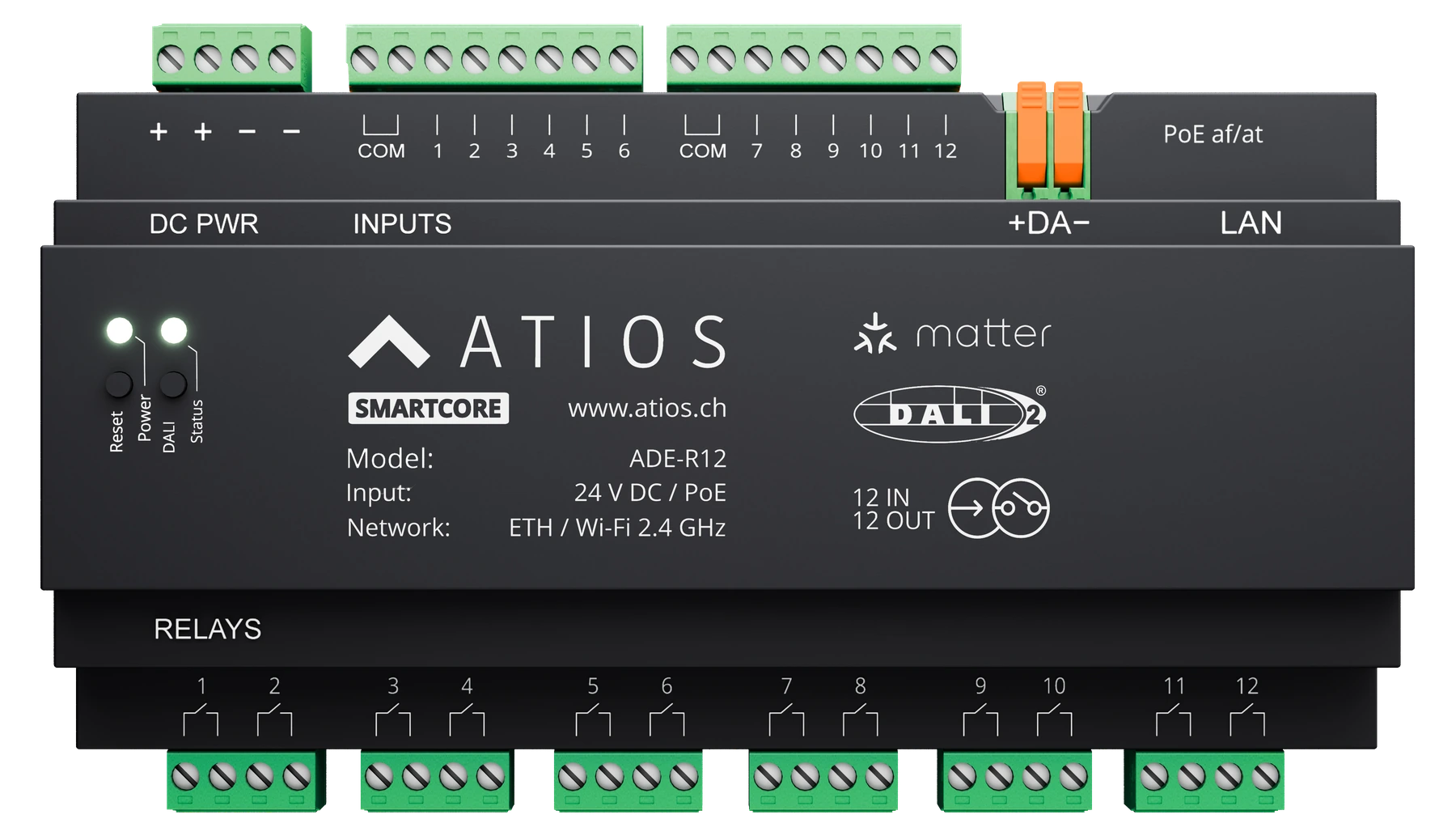

SmartCore 安装在配电柜内。它可将有线设备 (按键面板、开关、灯具、窗帘) 接入 Matter，同时也可作为照明的 DALI 控制器。两项功能彼此独立。你在 Web Interface 中完成配置，配置保存在设备上。

1. 输入与输出
2. DALI

主要功能

• 12 个数字输入和 12 个继电器输出（16 A，双稳态）
• DALI-2 控制器，最多支持 64 个设备、16 个分组
• DALI Configurator，用于灯具寻址与分组
• 支持 Ethernet（PoE）或 Wi-Fi 连接
• 兼容 Matter：Apple Home、Google Home、Alexa、SmartThings、Home Assistant

接入网络

在配置任一功能之前，请先在 Network Settings 中配置网络连接。设置 Ethernet 或 Wi-Fi，并根据需要分配静态 IP 地址。

电源连接

通过 LAN 端口使用 Power over Ethernet（PoE 802.3af） 为 SmartCore 供电，或将外部 12-24 V DC 电源接到 DC PWR 端子。同一时间只使用一种供电方式。完整接线说明请见接线。

访问 Web Interface

前往 setup.atios.ch，选择你的 SmartCore，然后点击 Connect。

---

配置

SmartCore 可处理不同类型的设备，均在 Accessory Manager 中配置，并一并接入 Matter。

1. 输入与输出

SmartCore 让传统有线、非智能的设备变得智能。将按键面板、门磁或人体感应器、灯具、窗帘、阀门或门锁接到 12 个数字输入和 12 个无电位继电器输出，然后在 Accessory Manager 中逐一添加。

出厂默认

SmartCore 出厂时，每个数字输入都已映射到相同编号的继电器输出 (输入 1 对应继电器 1，输入 2 对应继电器 2，依此类推)。你可以随时在 Accessory Manager 中为配件命名，并修改这些默认映射。

1. 接线设备。 将开关、人体感应器和按键接到数字输入，将灯具、窗帘、阀门或其他负载接到继电器输出。接线图请参见 接线。

2. 添加配件。 打开 Accessory Manager，选择设备类型，并分配对应的输入和输出。

---

2. DALI

详细说明请前往 DALI Configurator。

SmartCore 是带内置 DALI 电源的 DALI-2 主控。DALI 总线可用于 LED 照明 (最多 64 盏灯) 以及 DALI-2 传感器和开关 (最多 64 个实例)。DALI 设备在 Accessory Manager 中添加。

1. 连接 DALI 总线。 将 DALI 灯具和 DALI-2 传感器接到 DALI 总线端子。在 System Settings 中启用内置 DALI 电源；如果总线上已有外部 DALI 电源，请关闭内置电源。

2. 寻址并分组。 打开 DALI Configurator，扫描总线，然后为灯具和传感器分配地址和分组。

3. 添加配件。 打开 Accessory Manager 并添加 DALI 设备。

---

接入 Matter

所有配件添加完成后，它们将通过 Matter 暴露到你的智能家居 App 中。

1. 启用 Matter 或 HomeKit。 在 System Settings 中启用 Matter 或 Apple HomeKit。

2. 配对。 在所选 App (Apple Home、Google Home、Amazon Alexa、SmartThings 或 Home Assistant) 中扫描 System Settings 内的二维码。各平台具体步骤请参见 Matter 配对指南。
