Atios DALI-2 Button Coupler AFD-B4 数据表
EAN 7649988416637
技术规格
| DALI 控制设备 | DALI-2 多主机 |
| 功耗 | 典型 2 mA（16.5 V），最大浪涌 8 mA（22.5 V），通过 DALI 总线供电 |
| DALI-2 地址数量 | 1，可由 DALI 应用控制器分配 |
| 输入数量 | 4 个无电位输入 |
| 输入用于 | 按钮、开关、运动探测器等 |
| 最大线缆长度 | 每路输入 50 cm，按钮引线 |
| DALI 标准 | 通过 DALI-2 认证，符合 IEC 62386-101、IEC 62386-102、IEC 62386-103、IEC 62386-301 |
| DALI-2 事件 | 按钮按下、释放、短按、双击、长按开始/停止 |
| 尺寸 | 40.5 × 28 × 14.5 mm，嵌入式设备，用于平齐安装 |
| 环境温度 | −20 °C 至 +75 °C（运行与存储） |
| 认证 | CE、RoHS、DALI-2 认证、ISO 9001:2015 |
| 输入电压范围 | 9.5-22.5 V 直流，符合 IEC 62386 |
| 接线端子 | 弹簧端子，实心或细股 0.25-0.65 mm²，带线鼻子 0.2-0.5 mm²，剥线长度 8-9 mm |
| 防护等级 | 外壳 IP 40，端子 IP 20，防护等级 II |
应用领域与特性
- DALI-2 控制设备，可将现有的按钮开关集成到 DALI 系统中。
- 提供四个 DALI-2 按钮实例，便于集成。
- 适合与符合 DALI-2 标准的中央控制单元集成和组合使用。
- DALI-2 事件：按钮按下、释放、短按、双击、长按开始/停止。
- 紧凑型嵌入式设备，可平齐安装在任何标准开关后方。
- 直接通过 DALI 总线供电，无需额外电源。

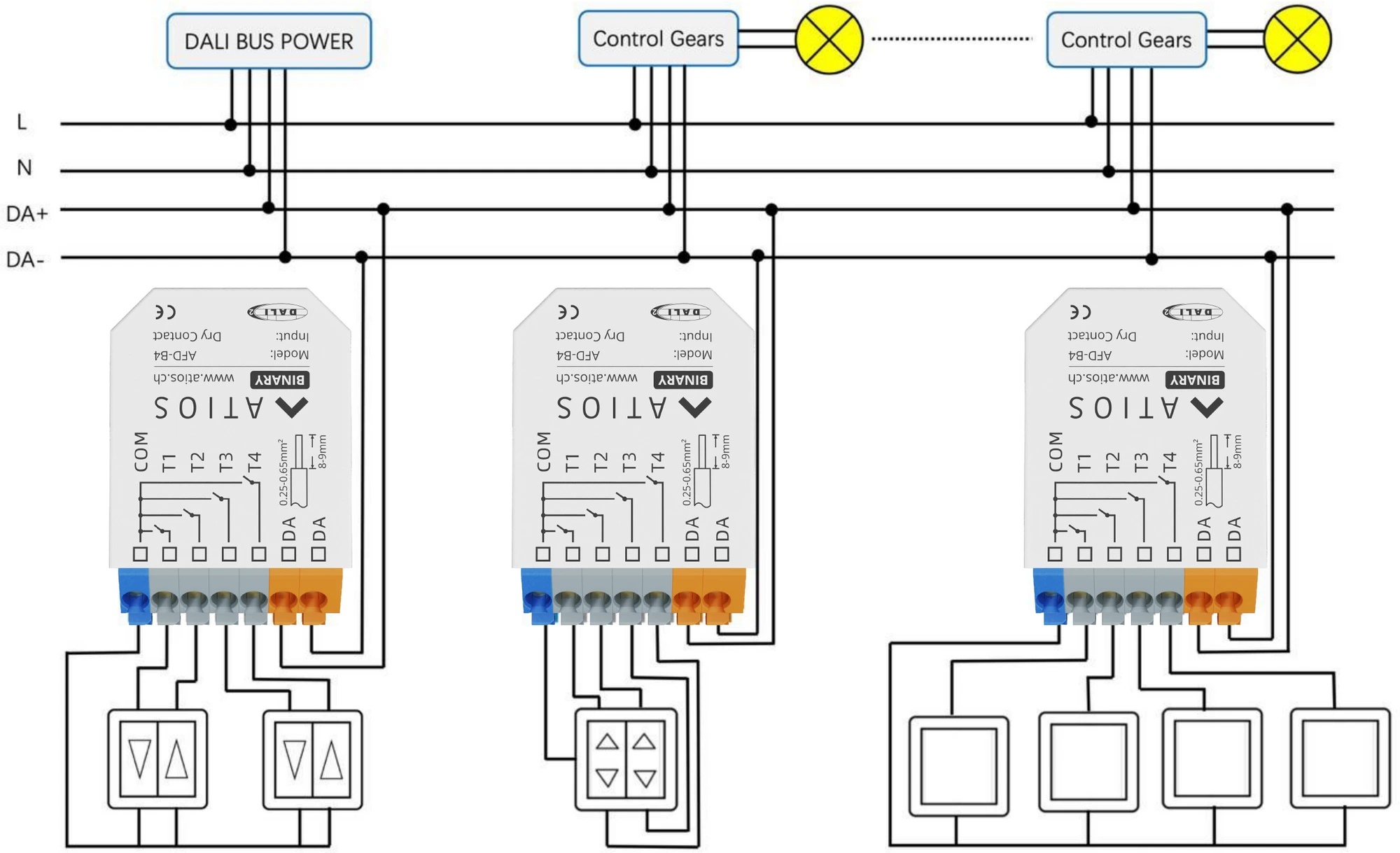

接线
