Quick Start

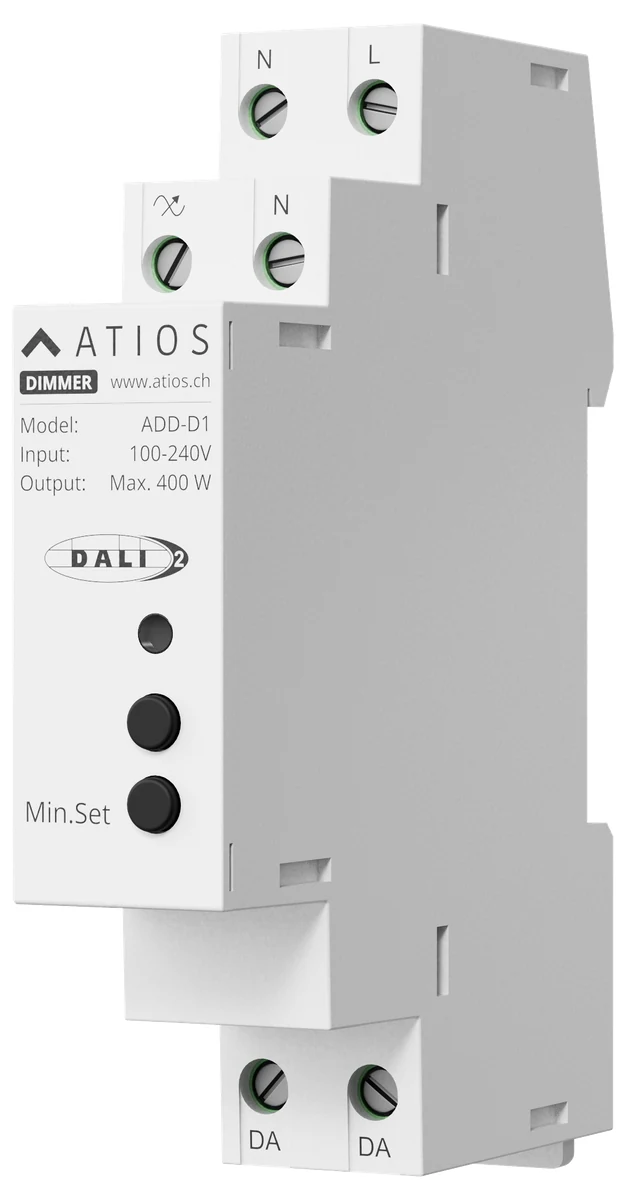

Der DALI AC Dimmer DIN ist ein Reiheneinbaugerät für den Verteilerschrank und dimmt eine Beleuchtungslast am Netz per Phasenabschnitt. Sein Steuersignal bekommt er von einem DALI-Bus oder von einem einzelnen konventionellen Taster, beide an derselben Klemme.

Wichtigste Funktionen

• AC-Phasenabschnittdimmer (Trailing Edge), ein Kanal, bis 400 W
• Für ohmsche, kapazitive und induktive Lasten
• Ein Klemmenpaar für einen DALI-Bus oder einen einzelnen Taster, nicht beides gleichzeitig
• Einstellbare Mindesthelligkeit gegen Flackern im unteren Dimmbereich

Das brauchst du

• Atios DALI AC Dimmer DIN
• Einen DALI-Bus mit DALI-Stromversorgung oder einen konventionellen Taster
• Eine dimmbare Last innerhalb der Nennleistung, siehe Datenblatt

Leuchten und Eingabegeräte

Ein DALI-Bus hat zwei Arten von Geräten:

• Leuchten (Control Gear): die Geräte, die deine Leuchten schalten oder dimmen, zum Beispiel LED-Treiber, Dimmer und Relais.
• Eingabegeräte (Control Devices): die Geräte, die du drückst oder die etwas erfassen, zum Beispiel Taster, Bewegungsmelder und Helligkeitssensoren (Lux).

Jede Gruppe hat ihre eigenen 64 Adressen. An einem DALI-Bus können also bis zu 64 Leuchten und zusätzlich bis zu 64 Eingabegeräte hängen.

Ein Eingabegerät kann mehrere Taster oder Sensoren enthalten, belegt aber trotzdem nur eine Adresse. Der Atios DALI AC Dimmer DIN zählt als eine Leuchte und belegt eine Adresse.

1. Gerät montieren und verdrahten

Schnapp den Dimmer auf die Hutschiene. Schliess die Netzversorgung, deine Last und den DALI-Bus oder den Taster an die zugehörigen Klemmen an. Die vollständige Verdrahtung findest du unter Installation.

2. DALI-Adresse vergeben

Hängt der Dimmer an einem DALI-Bus, vergibt der DALI-Master die Adresse automatisch. Das genaue Vorgehen steht in der Dokumentation deines DALI-Masters.

3. Mindesthelligkeit einstellen (optional)

Der Dimmbereich reicht von 5-100%, manche Lasten flackern aber am unteren Ende. Mit einer Mindesthelligkeit hebst du die Untergrenze an. Wie das geht, steht unter Bedienung.

4. Mit Taster bedienen

Ist statt eines DALI-Busses ein Taster angeschlossen, schaltest du die Last mit einem kurzen Druck ein oder aus. Hältst du ihn gedrückt, dimmst du. Details findest du unter Bedienung.
