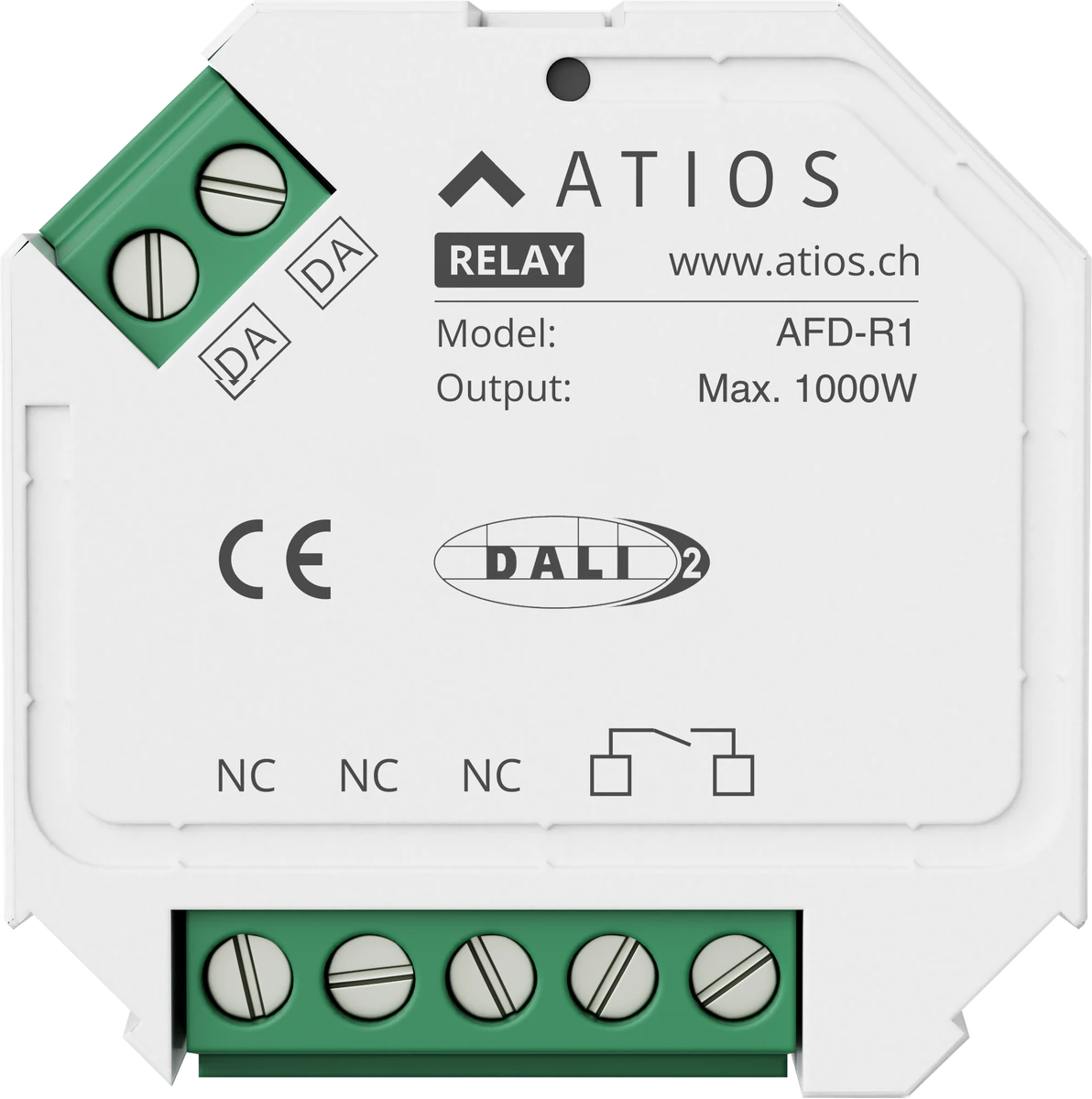

Atios DALI-2 Relaismodul AFD-R1 Datenblatt
Technische Daten
| Stromverbrauch (DALI) | <3 mA |
| DALI-Standard | DALI-2 zertifiziert, entspricht IEC 62386-101, IEC 62386-102, IEC 62386-208 |
| DALI-Gerätetyp | DT7 |
| Anzahl DALI-Adressen | 1 Kanal |
| Ausgang | 1 Relais, Öffner |
| Schaltspannung | AC max. 250 V, DC max. 30 V |
| Ausgangslast | ohmsch max. 4,3 A, kapazitiv max. 1,3 A, induktiv max. 4,3 A |
| Ausgangslast bei 230 V | ohmsch max. 1000 W, kapazitiv max. 300 W, induktiv max. 1000 W |
| Abmessungen | 45 × 45,5 × 20,3 mm, Unterputzgerät für Unterputzdosen |
| Zertifizierungen | CE, RoHS, DALI-2 zertifiziert, ISO 9001:2015 |
Anwendungsgebiete und Eigenschaften
- Kompaktes DALI-2-Relaismodul (DT7) für eine Standard-Unterputzdose.
- Integriert Lasten ohne DALI-Eingang in den DALI-Kreis und schaltet sie über DALI ein und aus.
- Versorgung direkt über den DALI-Bus, kein zusätzliches Netzteil erforderlich.
- Steuert ein Standard-Schütz über DALI.
- Kompatibel mit universellen DALI-Systemen und DALI-Mastern.

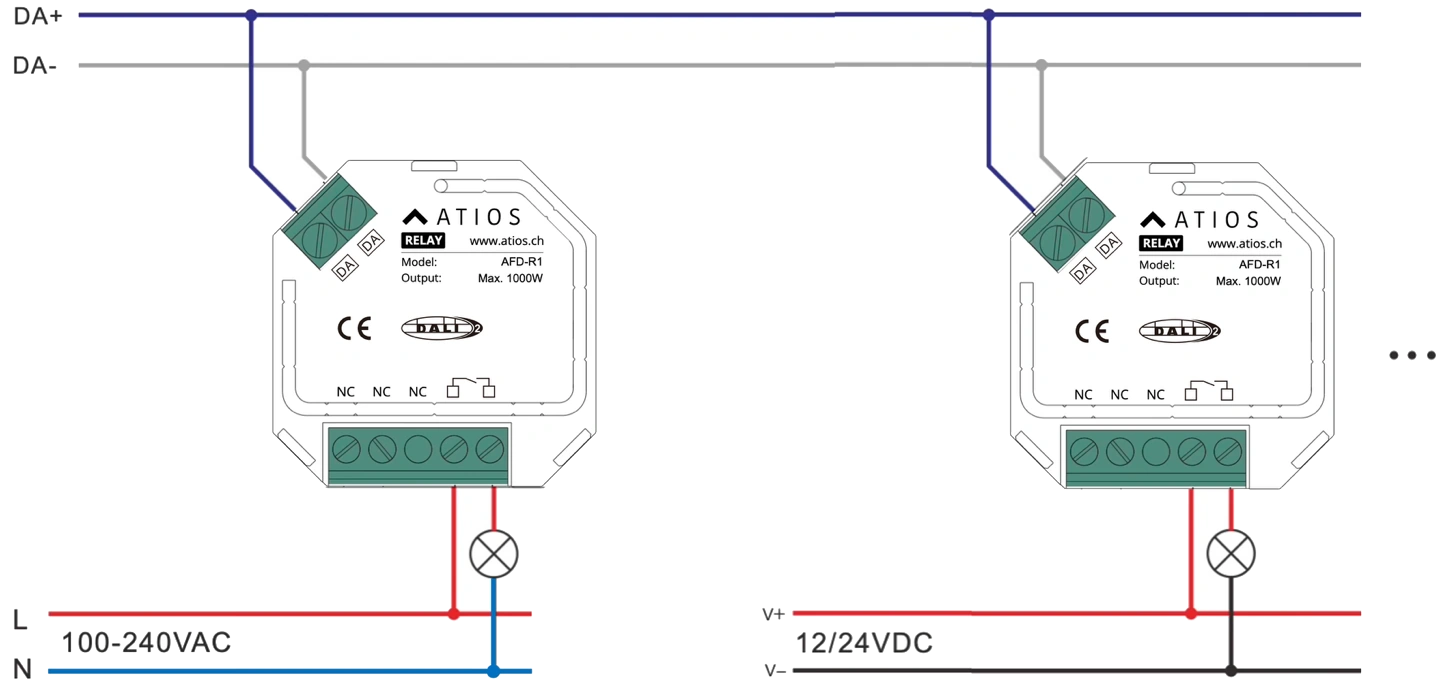

Verdrahtung
