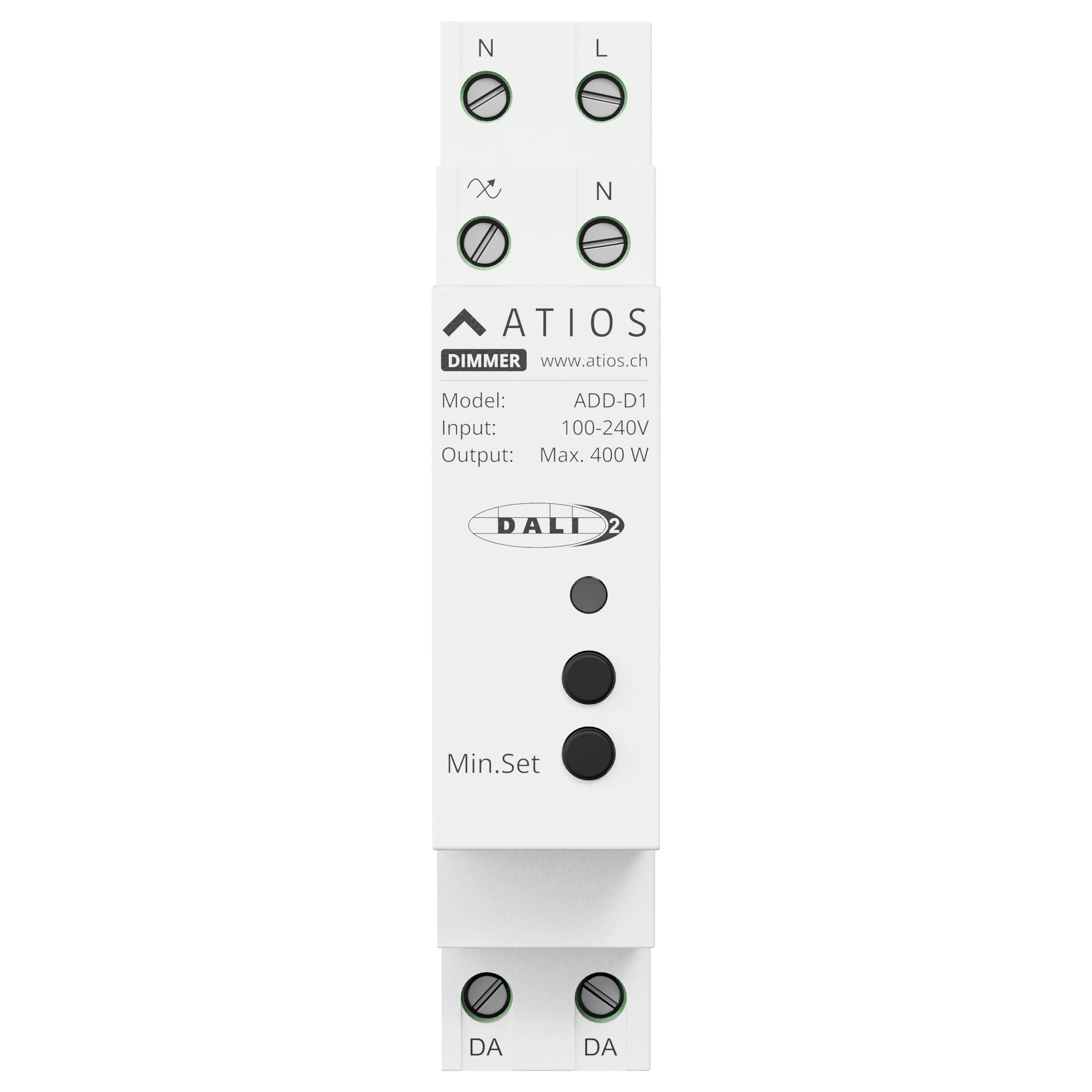

Atios DALI AC Dimmer DIN ADD-D1 Fiche technique
Caractéristiques techniques
| Entrée de commande | Bus DALI ou bouton-poussoir CA local |
| Tension d’entrée | 100-240 V CA, 50/60 Hz |
| Adresses DALI | 1 canal |
| Type d’appareil DALI | DT6 |
| Sortie | Variateur à coupure de phase descendante, 1 canal, 0,1-1,8 A, jusqu’à 400 W |
| Charge de sortie à 230 V | LED dimmable 200 W ; incandescence / halogène HT 400 W ; halogène BT avec transformateur électronique 200 W |
| Charge de sortie à 110 V | LED dimmable 100 W ; incandescence / halogène HT 200 W ; halogène BT 100 W |
| Charges compatibles | résistives, capacitives et inductives |
| Bornes | 0,75-2,5 mm² (18-12 AWG), longueur de dénudage 5,5-7,5 mm |
| Plage de variation | 5-100 % |
| Dimensions | 90 × 66 × 18 mm, appareil sur rail DIN (1 module) |
| Température ambiante | −25 °C à +50 °C |
| Certifications | CE, RoHS, certifié DALI-2, ISO 9001:2015 |
Domaine d’application et caractéristiques
- Variateur à coupure de phase pour luminaires CA dans un boîtier rail DIN 1 module.
- Commandé via le bus DALI (1 adresse) ou un bouton-poussoir CA local (PUSH DIM : marche/arrêt et variation).
- Variation à coupure de phase descendante (trailing edge).
- Réglage de la luminosité minimale par le bouton Min.Set de l’appareil.
- Compatible avec les charges résistives, capacitives et inductives.
