DALI Configurator
Die SmartCore arbeitet als DALI-2 Master und kann bis zu 64 DALI-Leuchten in bis zu 16 Gruppen ansteuern.
Adressierung und Konfiguration der DALI-Leuchten erfolgen im Web Interface.
Erste Schritte
Bevor du beginnst, stelle sicher, dass mindestens eine DALI-Leuchte an die DALI-Busklemme deiner SmartCore angeschlossen ist und dass der DALI-Bus mit Spannung versorgt wird. Du hast zwei Optionen:

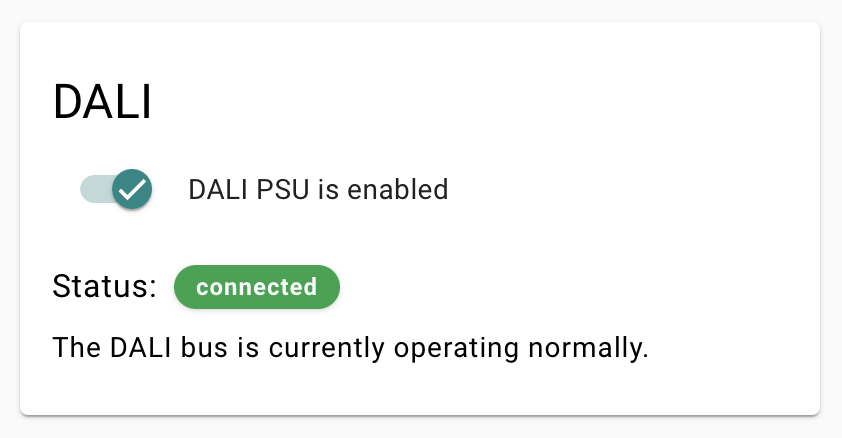

- Interne Spannungsversorgung: Aktiviere das DALI-Netzteil unter Systemeinstellungen → DALI.
- Externe DALI-Spannungsversorgung: Wenn du eine externe Quelle nutzt, deaktiviere die interne Versorgung.
WARNING
Aktiviere niemals die interne und die externe Spannungsversorgung gleichzeitig.
Der DALI Configurator
- Öffne das Web Interface (über setup.atios.ch oder durch Eingabe der IP-Adresse deiner SmartCore).
- Klicke auf DALI Wizard, um angeschlossene DALI-Leuchten zu erkennen.
- Das Web Interface zeigt die gefundenen DALI-Geräte, die sich zum Testen einzeln ein- und ausschalten lassen.
- Nutze die Broadcast-Schaltfläche, um zu prüfen, ob alle Leuchten korrekt reagieren.
- Vergib Namen und passe die Fade-Zeit je Leuchte an.
- Klicke auf Write, um Änderungen auf dem Gerät zu speichern.
- Um mehrere DALI-Leuchten verzögerungsfrei gemeinsam zu steuern, fasse sie zu DALI-Gruppen zusammen (bis zu 16 Gruppen).
- Klicke auf Save Project, um die Liste der DALI-Geräte und Einstellungen lokal auf der SmartCore zu speichern.
Matter-Integration für DALI-Leuchten
Um DALI-Leuchten über Matter zu steuern, füge sie wie jedes andere Gerät als DALI Light im Accessory Manager hinzu.
