Montage ​

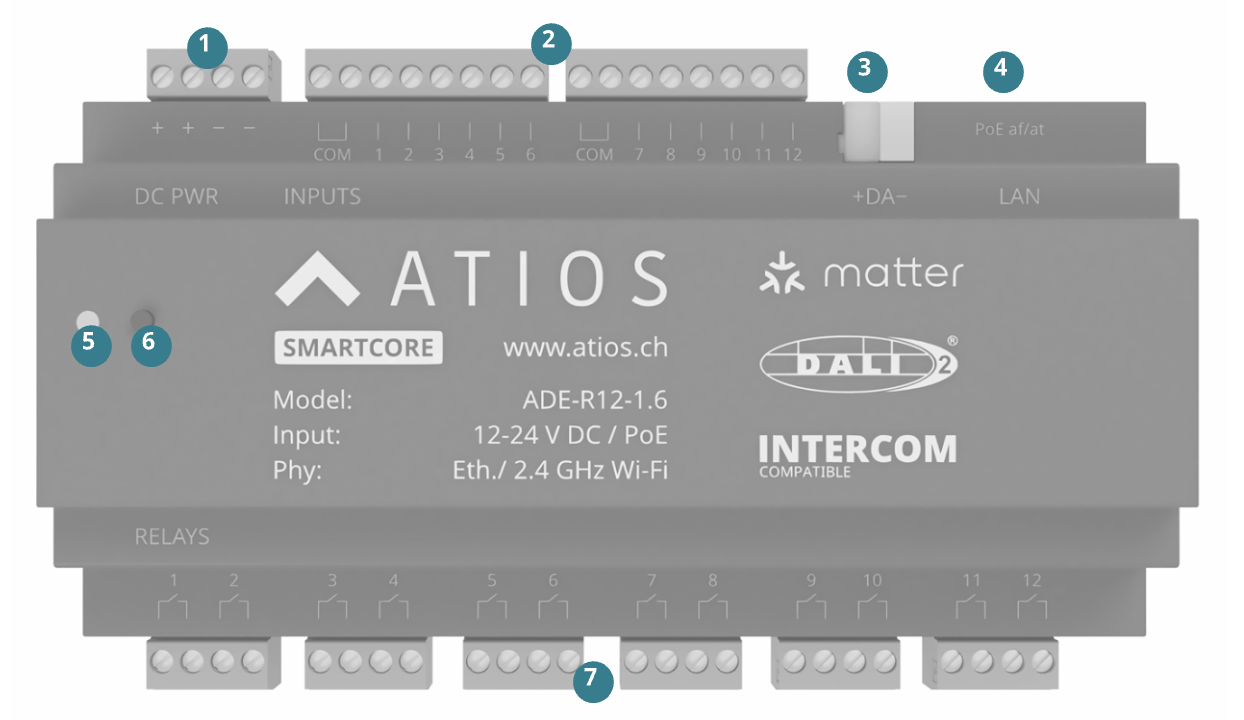

SmartCore mit beschrifteten und nummerierten Komponenten

  1. Schnapp den SmartCore im Verteilerschrank auf die Hutschiene.
  2. Versorge das Gerät per PoE über den Ethernet-Port ④ oder schliess eine Versorgung mit 20-30 V DC an Klemme ① an. Über PoE bekommt das Gerät Strom und Netzwerk zugleich, eine separate DC-Versorgung brauchst du dann nicht.
  3. Wenn du DALI-Leuchten nutzt, schliess den DALI-Bus an Klemme ③ an. Details zur Busversorgung und zu den Lasten findest du unter Verdrahtung.
  4. Für den Netzwerkzugang verbindest du entweder ein PoE-Ethernet-Kabel mit Port ④ (LAN) oder richtest WiFi in den Netzwerkeinstellungen ein. Für WiFi brauchst du eine separate DC-Versorgung an Klemme ①.
