Verdrahtung

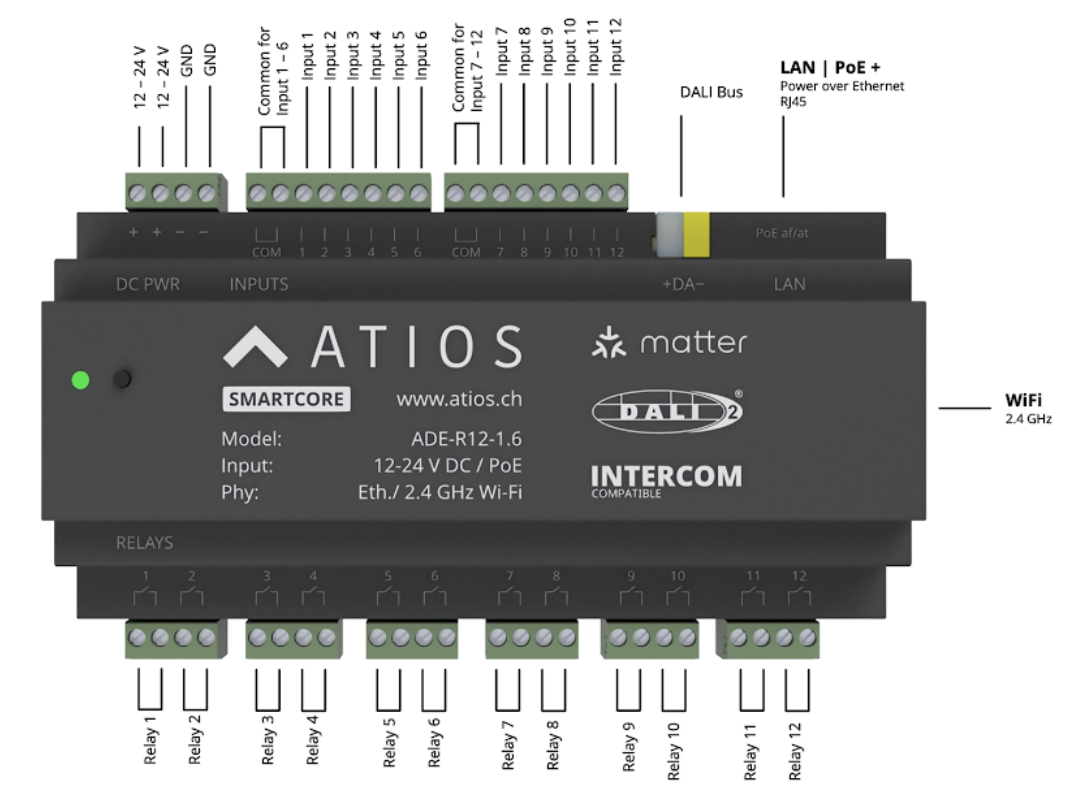

SmartCore-Verdrahtungsübersicht und Anschlussschema

I/O auf einen Blick

SeiteTypHinweise
12 RelaisausgängePotentialfrei (Trockenkontakt)Belastbar mit 16 A. AC-Phasen und DC-Spannungen lassen sich zwischen den Relais frei kombinieren.
12 digitale EingängeOptisch entkoppeltErkennen 12 V DC bis 230 V AC gegen die COM-Referenz der Eingangsgruppe.

Eingänge und Ausgänge sind galvanisch voneinander getrennt. Sie müssen keine Sicherung, keinen Neutralleiter und keine Versorgung teilen.

230 V Lasten

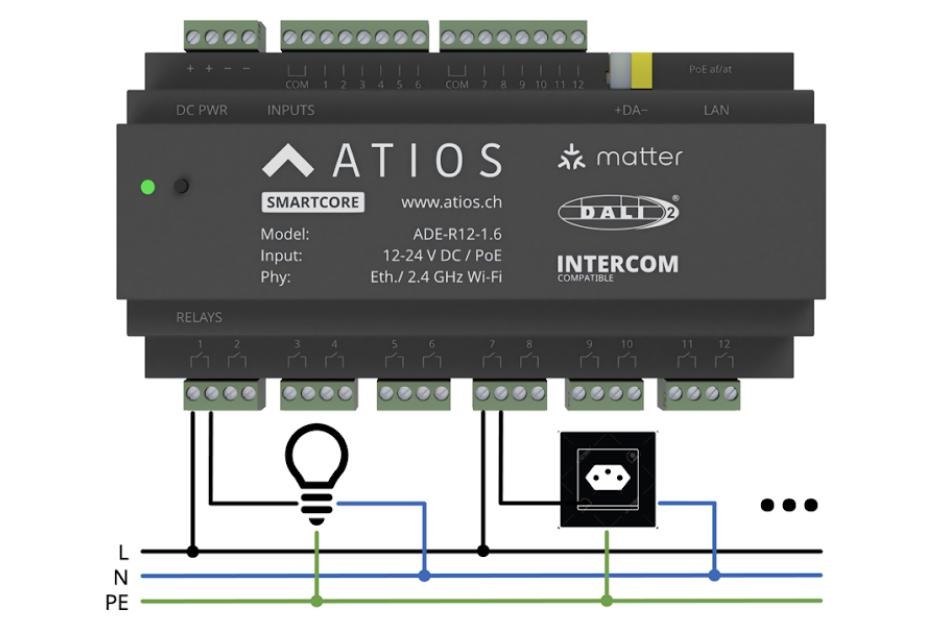

SmartCore 230 V Lasten Verdrahtungsdiagramm mit Relaisanschlüssen

Jedes der 12 Relais hat potentialfreie Kontakte, belastbar mit 16 A. AC-Phasen und Spannungen können beim Anschluss von 230 V-Lasten an die Relaisausgänge gemischt werden.

TIP

Potentialfreie Kontakte erlauben maximale Flexibilität beim Lastanschluss. Verschiedene Phasen und Spannungsquellen können über unterschiedliche Relais hinweg genutzt werden.

24 V Lasten

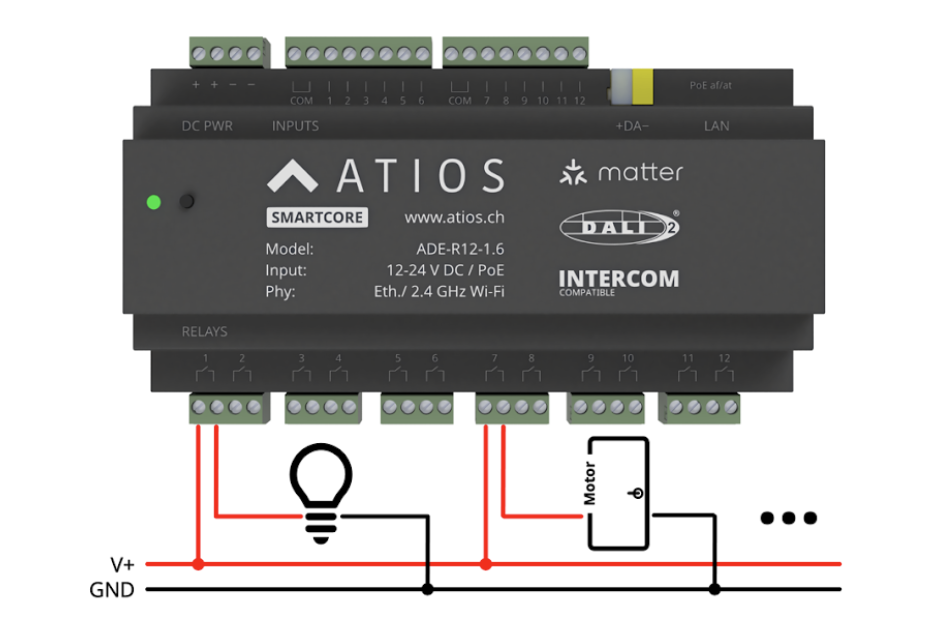

SmartCore 24 V Lasten Verdrahtungsdiagramm mit DC-Relaisanschlüssen

Jedes der 12 Relais hat potentialfreie Kontakte, belastbar mit 16 A. AC-Phasen und Spannungen können beim Anschluss von 24 V-Lasten an die Relaisausgänge gemischt werden.

Beschattung

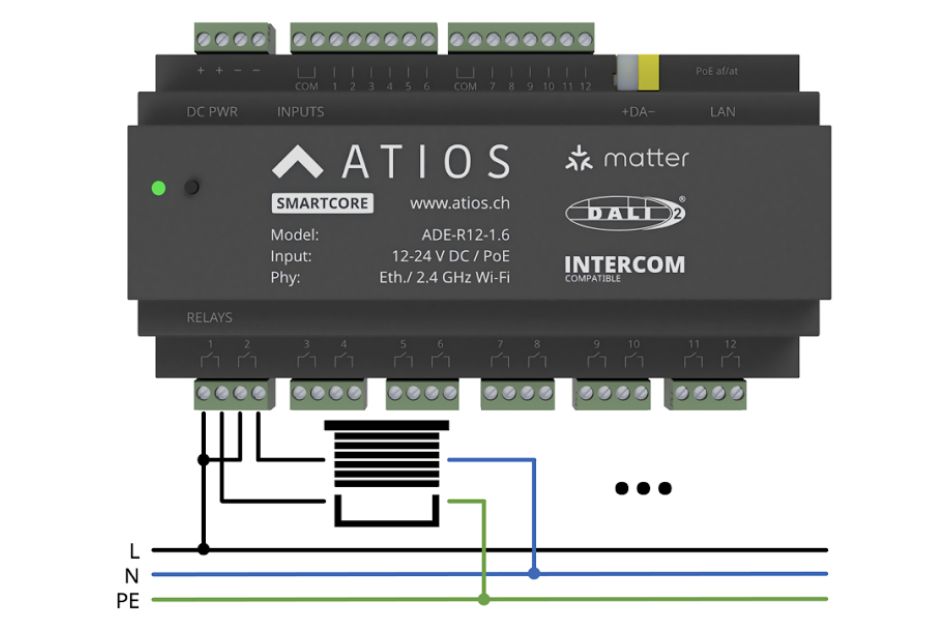

SmartCore Verdrahtungsdiagramm für Beschattungsmotor mit Auf- und Ab-Relaissteuerung

Jedes der 12 Relais hat potentialfreie Kontakte, belastbar mit 16 A. Bei Beschattungsmotoren muss die Versorgungsphase an jedes der für Auf- und Ab-Richtung verwendeten Relais angeschlossen werden.

WARNING

Verfügt der Motor nicht über eine integrierte Snubber-Schaltung, muss an jedem Relais ein externer Snubber angeschlossen werden, um Kontaktbeschädigungen beim Schalten zu vermeiden.

Stromkreise, Phasen und Spannungen mischen

Eingänge und Ausgänge sind galvanisch voneinander und von der Versorgung des Geräts getrennt. Sie müssen keine Sicherung, keinen Neutralleiter und keine Phase teilen.

In einer einzigen SmartCore lassen sich zum Beispiel folgende Kombinationen frei umsetzen:

  • Spannungen frei zwischen Relais kombinieren: Relais 1 auf einer L1 230 V AC-Leuchte, Relais 2 auf einer L3 230 V AC-Beschattung, Relais 3 auf einem 24 V DC-Ventil
  • Eingänge und Relais können mit unterschiedlichen Spannungen arbeiten: Relais schalten 230 V AC, während Eingänge 24 V DC Trockenkontakt-Taster auslesen, oder umgekehrt
  • Jedes Relais kann auf einer eigenen Sicherung liegen, ein gemeinsamer Neutralleiter ist nicht nötig

Einzige Mischungsregel innerhalb einer Eingangsgruppe: Eingänge 1–6 teilen sich eine COM-Referenz, Eingänge 7–12 eine zweite. Verwende innerhalb jeder Gruppe denselben Spannungstyp (alles DC oder alles AC) und halte beide Gruppen auf demselben Spannungstyp.

Eingänge und 24 V Versorgung

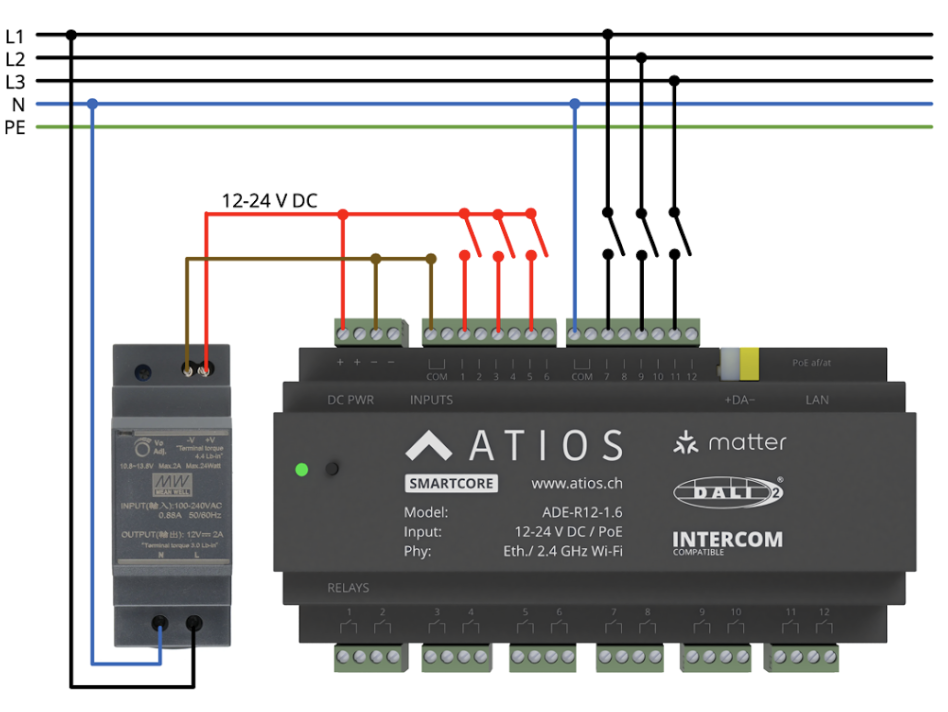

SmartCore Eingänge und 24 V Versorgungskonfiguration

Bei Verwendung einer externen 24 V-Versorgung mit der SmartCore:

  • Schliesse das Gerät nicht gleichzeitig an Power over Ethernet und an eine externe DC-Versorgung an
  • Alle 12 Eingänge sind optisch entkoppelt und benötigen eine Referenz an der COM-Klemme
  • Eingänge 1 bis 6 teilen sich eine Referenzklemme
  • Eingänge 7 bis 12 teilen sich eine separate Referenzklemme
  • Eingänge erkennen Spannungen von 12 V DC bis 230 V AC

WARNING

Beide Eingangsgruppen (1-6 und 7-12) müssen denselben Spannungstyp verwenden. Innerhalb jeder Gruppe entweder DC oder AC, nicht beides.

DC-Eingänge

Bei DC-Eingängen schliesse die Referenzspannung an GND an.

AC-Eingänge

Bei AC-Eingängen schliesse die Referenz an den Neutralleiter an. Die Phasen L1 bis L3 können gemischt werden, da der Stromfluss minimal ist (maximal 2 mA).

Eingänge aus PoE versorgen

Wird die SmartCore über PoE versorgt, stellt das Gerät interne +12 V- und GND-Schienen an der Eingangsklemmenleiste bereit. Du kannst diese als Trockenkontakt-Referenz für die Eingangsgruppen nutzen, ohne ein separates 12–24 V DC-Netzteil zu installieren.

Typische Anwendung: Verbinde die COM der Eingangsgruppe mit GND und verdrahte jeden externen Schalter zwischen +12 V und der Eingangsklemme.

WARNING

Schliesse im PoE-Betrieb nicht zusätzlich eine externe 12–24 V DC-Versorgung an die Power-Klemme der SmartCore an. Versorge das Gerät entweder über PoE oder über die DC-Klemme, nie über beides gleichzeitig.

Externen Schalter verdrahten

Um einen Wandschalter oder Taster auszulesen, verbinde den Schalter zwischen Eingangsklemme und der passenden COM-Referenz der jeweiligen Eingangsgruppe. Die Referenz kann sein:

  • Eine 12–24 V DC-Versorgung (typisch bei PoE-Betrieb der SmartCore, siehe Eingänge aus PoE versorgen)
  • Ein Neutralleiter (N) beim Auslesen netzgespeister AC-Schalter

Beide Enden des Schalters sind passiv. Am Schalter liegt keine Netzspannung an, solange du nicht bewusst AC am Eingang anschliesst.

DALI

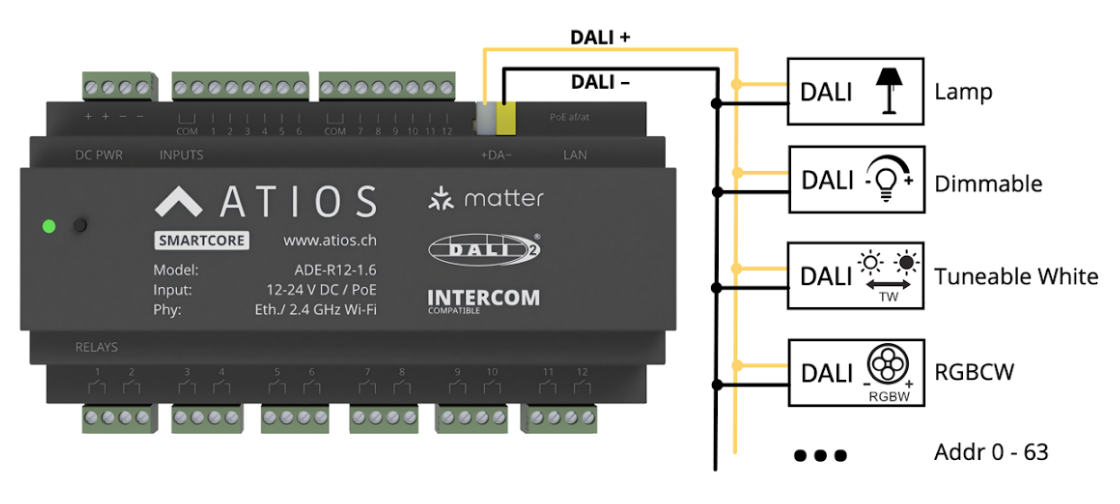

SmartCore DALI-Bus Anschlussdiagramm

Die SmartCore kann zur Kommunikation mit DALI-2 Geräten an einen DALI-Bus angeschlossen werden.

Optionen zur Spannungsversorgung

Der DALI-Bus kann auf zwei Arten versorgt werden:

  • Externe Spannungsversorgung - Mit einer dedizierten DALI-Spannungsversorgung
  • Integrierte DALI-Spannungsversorgung - Mit der integrierten DALI-Spannungsversorgung der SmartCore

WARNING

Nutze immer nur eine der beiden Versorgungsarten. Die externe und die interne Spannungsversorgung dürfen nicht gleichzeitig aktiv sein.

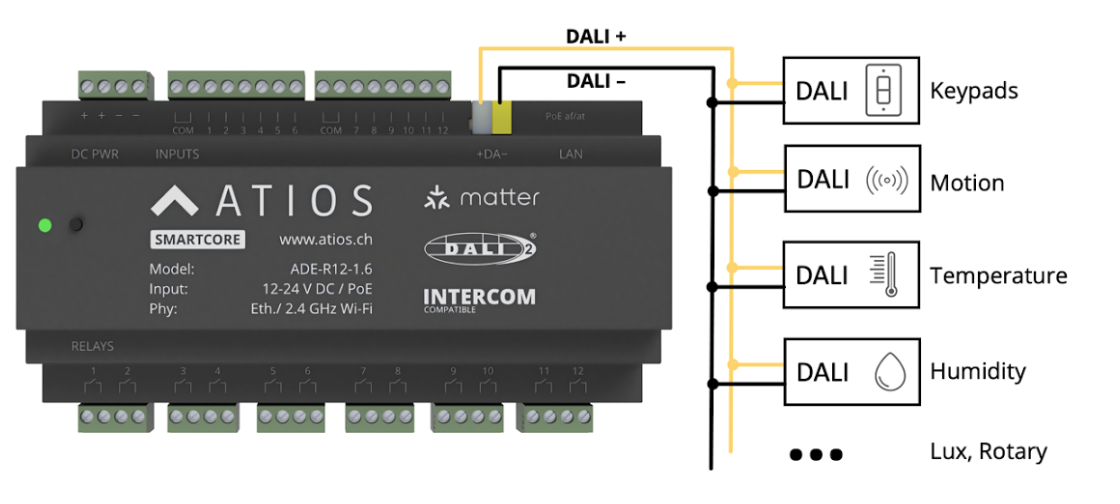

SmartCore DALI-2 Master Konfigurationsdiagramm

DALI-2 Master Controller

Die SmartCore arbeitet als DALI-2 Master Controller und kann Ereignisse angeschlossener DALI-2 Sensoren im Instance-Modus empfangen.
