Accessory Manager

L'Accessory Manager consente di configurare tutti i dispositivi collegati a ingressi, uscite e bus DALI dello SmartCore. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio e selezionare il tipo di accessorio.

Aggiungere un dispositivo

1. Andate in Accessory Manager
2. Cliccate sull'icona +
3. Selezionate il tipo di dispositivo
4. Inserite un nome per l'accessorio
5. Assegnate l'uscita relè o l'ingresso a cui il dispositivo è collegato
6. Configurate i parametri aggiuntivi dell'accessorio
7. Cliccate su Salva Modifiche una volta aggiunti tutti gli accessori
8. Riavviate il dispositivo

Link rapidi

Illuminazione & alimentazione	Tapparelle & persiane	Climatizzazione	Sensori	Sicurezza & accesso
DALI Light	Window Covering	Valve	Contact Sensor	Garage Door
Lightbulb			Motion Sensor	Lock
Outlet			Occupancy Sensor
Programmable Switch
Switch

---

Illuminazione & alimentazione

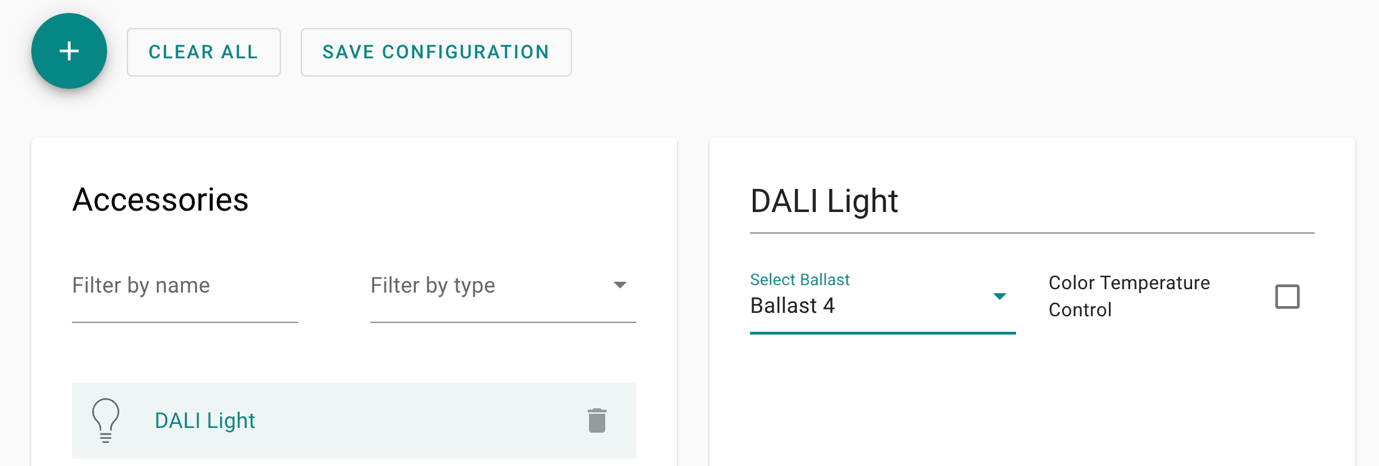

DALI Light

Pilotate ballast DALI con indirizzamento individuale e dimming.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate DALI Light come tipo di accessorio.
4. Inserite l'indirizzo DALI del ballast da pilotare (ad esempio, indirizzo 4 per un plafoniere dimmerabile).
5. Se pilotate più ballast DALI, mettete prima in servizio ciascuno con indirizzi DALI univoci.
6. Configurate l'alimentazione del bus DALI (vedere sotto).
7. Cliccate su Save.

Alimentazione del bus DALI

Il bus DALI può essere alimentato in due modi, ma non entrambi contemporaneamente:

• Alimentazione esterna collegata al bus DALI
• Alimentazione integrata dello SmartCore

Scegliete una sorgente di alimentazione in base alla vostra installazione. Non collegate entrambe contemporaneamente.

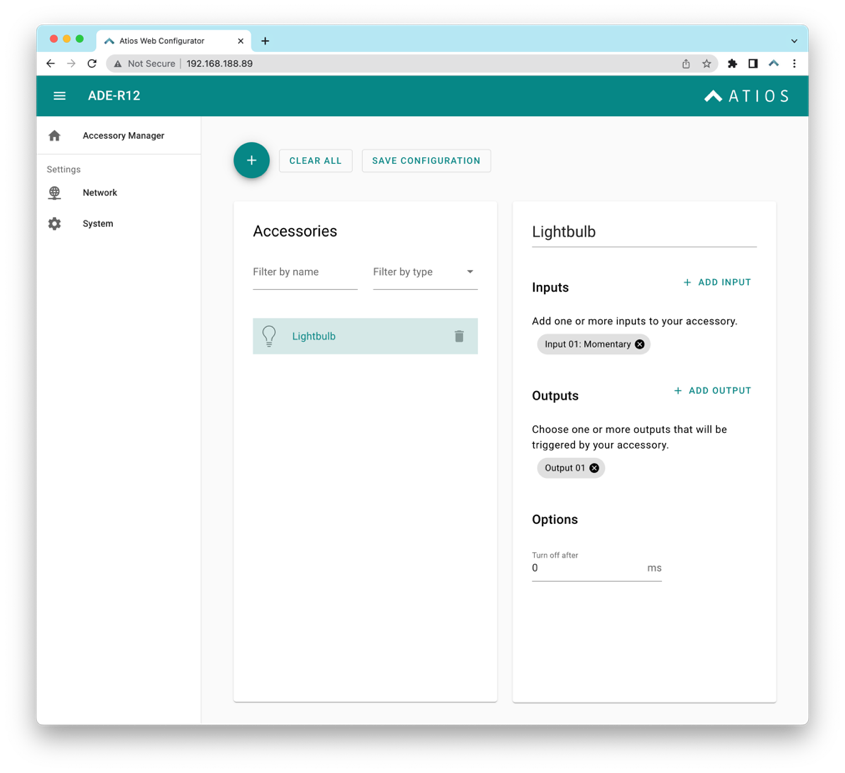

Lightbulb

Pilotate luci collegate alle uscite relè dello SmartCore.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Lightbulb come tipo di accessorio.
4. Assegnate l'uscita relè a cui la luce è collegata (ad esempio, Relay 1).
5. Opzionalmente, assegnate ingressi di comando. Un ingresso può attivare più uscite, o più ingressi possono pilotare la stessa luce.
6. Configurate i parametri aggiuntivi (vedere sotto).
7. Cliccate su Save.

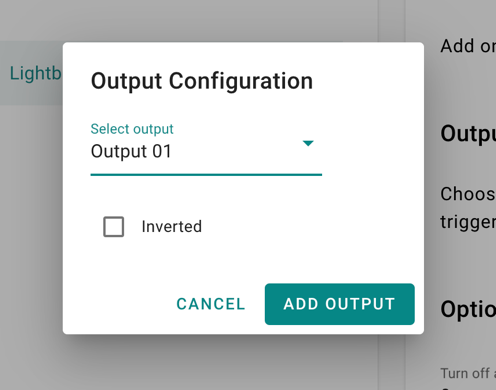

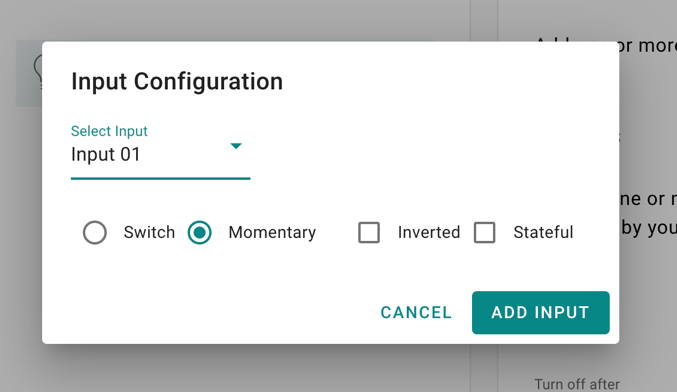

Parametri aggiuntivi

Parametro	Descrizione
Input Switch	HIGH costante fino alla prossima pressione, reagisce a entrambe le variazioni
Input Momentary	HIGH momentaneo fino al rilascio, reagisce solo da LOW a HIGH
Input Inverted	Reagisce da HIGH a LOW invece che da LOW a HIGH
Input Stateful	Reagisce solo da LOW a HIGH, invertibile con Inverted
Output Inverted	Inverte il relè da Normalmente Aperto a Normalmente Chiuso
Turn off after	Tempo in millisecondi, spegnimento automatico dopo questo ritardo

Outlet

Pilotate prese di corrente collegate alle uscite relè dello SmartCore. Configurazione simile a Lightbulb.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Outlet come tipo di accessorio.
4. Assegnate l'uscita relè a cui la presa è collegata (ad esempio, Relay 1).
5. Opzionalmente, assegnate ingressi di comando. Un ingresso può attivare più uscite, o più ingressi possono pilotare la stessa presa.
6. Configurate i parametri aggiuntivi (vedere sotto).
7. Cliccate su Save.

Parametri aggiuntivi

Parametro	Descrizione
Input Switch	HIGH costante fino alla prossima pressione, reagisce a entrambe le variazioni
Input Momentary	HIGH momentaneo fino al rilascio, reagisce solo da LOW a HIGH
Input Inverted	Reagisce da HIGH a LOW invece che da LOW a HIGH
Input Stateful	Reagisce solo da LOW a HIGH, invertibile con Inverted
Output Inverted	Inverte il relè da Normalmente Aperto a Normalmente Chiuso
Turn off after	Tempo in millisecondi, spegnimento automatico dopo questo ritardo

Programmable Switch

Create interruttori personalizzati assegnabili in Apple Home per pilotare altri accessori o scene.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Programmable Switch come tipo di accessorio.
4. Assegnate l'ingresso a cui il pulsante fisico è cablato (ad esempio, Input 1).
5. Configurate i parametri di ingresso (Input Momentary per pressione singola, Input Inverted per invertire la logica, Input Stateful per uno stato sempre attivo).
6. Cliccate su Save.

Una volta creato, potete aprire Apple Home e assegnare questo interruttore per pilotare altri accessori o attivare scene. Il supporto per doppia pressione e pressione lunga arriva presto.

Switch

Pilotate interruttori collegati alle uscite relè dello SmartCore. Configurazione simile a Lightbulb.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Switch come tipo di accessorio.
4. Assegnate l'uscita relè a cui l'interruttore è collegato (ad esempio, Relay 1).
5. Opzionalmente, assegnate ingressi di comando. Un ingresso può attivare più uscite, o più ingressi possono pilotare lo stesso interruttore.
6. Configurate i parametri aggiuntivi (vedere sotto).
7. Cliccate su Save.

Parametri aggiuntivi

Parametro	Descrizione
Input Switch	HIGH costante fino alla prossima pressione, reagisce a entrambe le variazioni
Input Momentary	HIGH momentaneo fino al rilascio, reagisce solo da LOW a HIGH
Input Inverted	Reagisce da HIGH a LOW invece che da LOW a HIGH
Input Stateful	Reagisce solo da LOW a HIGH, invertibile con Inverted
Output Inverted	Inverte il relè da Normalmente Aperto a Normalmente Chiuso
Turn off after	Tempo in millisecondi, spegnimento automatico dopo questo ritardo

Tapparelle & persiane

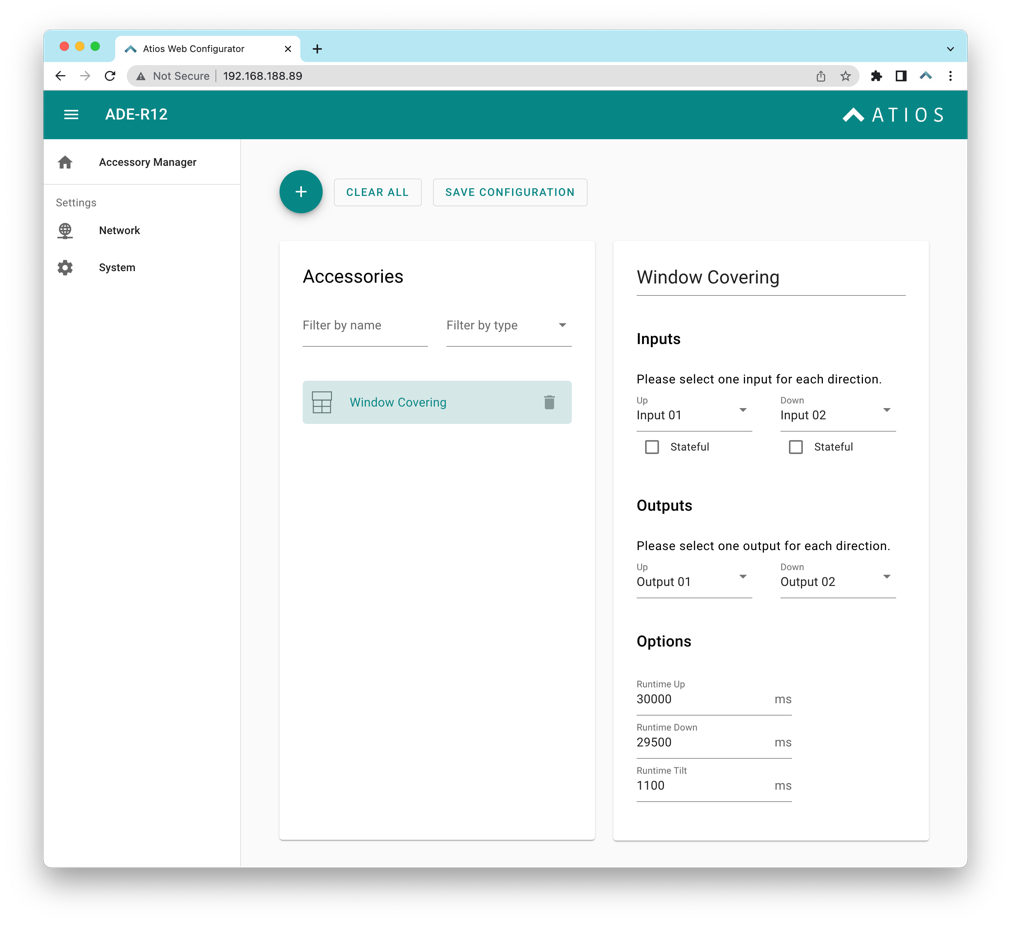

Window Covering

Pilotate tapparelle e persiane motorizzate con movimento direzionale su e giù.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Window Covering come tipo di accessorio.
4. Assegnate due uscite relè, una per la salita UP e una per la discesa DOWN (ad esempio, Relay 1 e Relay 2).
5. Opzionalmente, assegnate due ingressi di comando, uno per UP e uno per DOWN.
6. Se necessario, invertite il senso del motore scambiando i relè assegnati a UP e DOWN.
7. Configurate i tempi e i parametri aggiuntivi (vedere sotto).
8. Cliccate su Save.

Parametri aggiuntivi

Parametro	Descrizione
Runtime Up	Tempo in millisecondi perché il motore apra completamente la copertura
Runtime Down	Tempo in millisecondi perché il motore chiuda completamente la copertura
RunTime Tilt	Tempo in millisecondi per inclinare le lamelle da -90 a +90 gradi, lasciate vuoto se non ci sono lamelle

Climatizzazione

Valve

Pilotate valvole dell'acqua e attuatori simili collegati alle uscite relè dello SmartCore. Configurazione simile a Lightbulb.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Valve come tipo di accessorio.
4. Assegnate l'uscita relè a cui la valvola è collegata (ad esempio, Relay 1).
5. Opzionalmente, assegnate ingressi di comando. Un ingresso può attivare più uscite, o più ingressi possono pilotare la stessa valvola.
6. Configurate i parametri aggiuntivi (vedere sotto).
7. Cliccate su Save.

Parametri aggiuntivi

Parametro	Descrizione
Input Switch	HIGH costante fino alla prossima pressione, reagisce a entrambe le variazioni
Input Momentary	HIGH momentaneo fino al rilascio, reagisce solo da LOW a HIGH
Input Inverted	Reagisce da HIGH a LOW invece che da LOW a HIGH
Input Stateful	Reagisce solo da LOW a HIGH, invertibile con Inverted
Output Inverted	Inverte il relè da Normalmente Aperto a Normalmente Chiuso
Turn off after	Tempo in millisecondi, spegnimento automatico dopo questo ritardo

Sensori

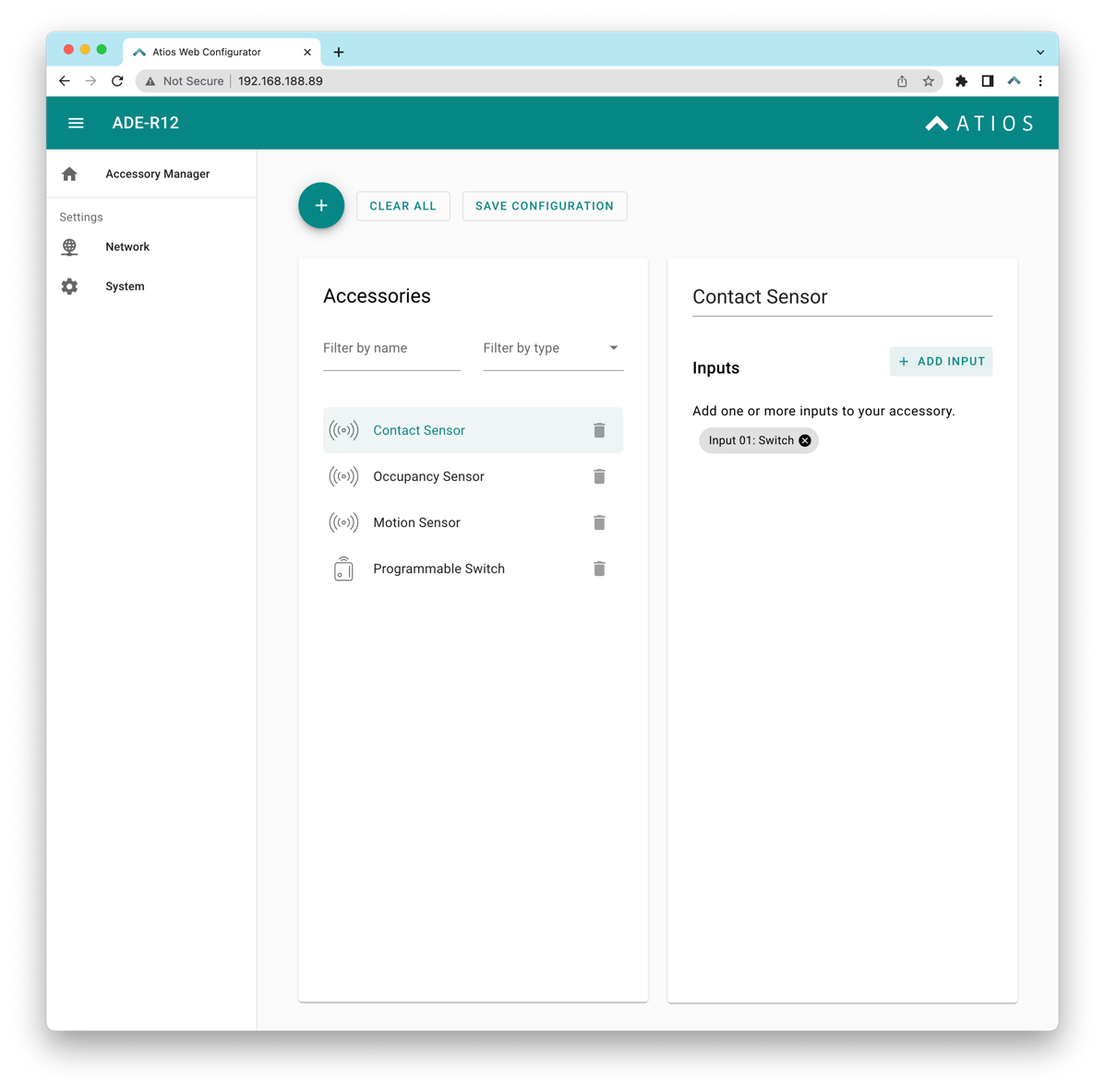

Contact Sensor

Rilevate lo stato aperto o chiuso di una porta o di una finestra con un sensore di contatto.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Contact Sensor come tipo di accessorio.
4. Assegnate l'ingresso a cui il sensore di contatto della porta o della finestra è cablato (ad esempio, Input 1).
5. Configurate i parametri di ingresso (Input Inverted per invertire la logica aperto/chiuso, Input Stateful per rilevamento stato sempre attivo).
6. Cliccate su Save.

Il sensore di contatto riporterà ora il suo stato aperto o chiuso nell'app Home e nelle altre integrazioni.

Motion Sensor

Rilevate i movimenti con un rivelatore di movimento.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Motion Sensor come tipo di accessorio.
4. Assegnate l'ingresso a cui il rivelatore di movimento è cablato (ad esempio, Input 1).
5. Configurate i parametri di ingresso (Input Inverted per invertire la logica movimento/nessun movimento, Input Stateful per rilevamento stato sempre attivo).
6. Cliccate su Save.

Il rivelatore di movimento riporterà ora lo stato di movimento nell'app Home e potrà attivare automazioni.

Occupancy Sensor

Rilevate la presenza in una stanza con un rivelatore di presenza.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Occupancy Sensor come tipo di accessorio.
4. Assegnate l'ingresso a cui il rivelatore di presenza è cablato (ad esempio, Input 1).
5. Configurate i parametri di ingresso (Input Inverted per invertire la logica attivo/inattivo, Input Stateful per rilevamento stato sempre attivo).
6. Cliccate su Save.

Il rivelatore di presenza riporterà ora lo stato di presenza nell'app Home e potrà essere usato in automazioni.

Sicurezza & accesso

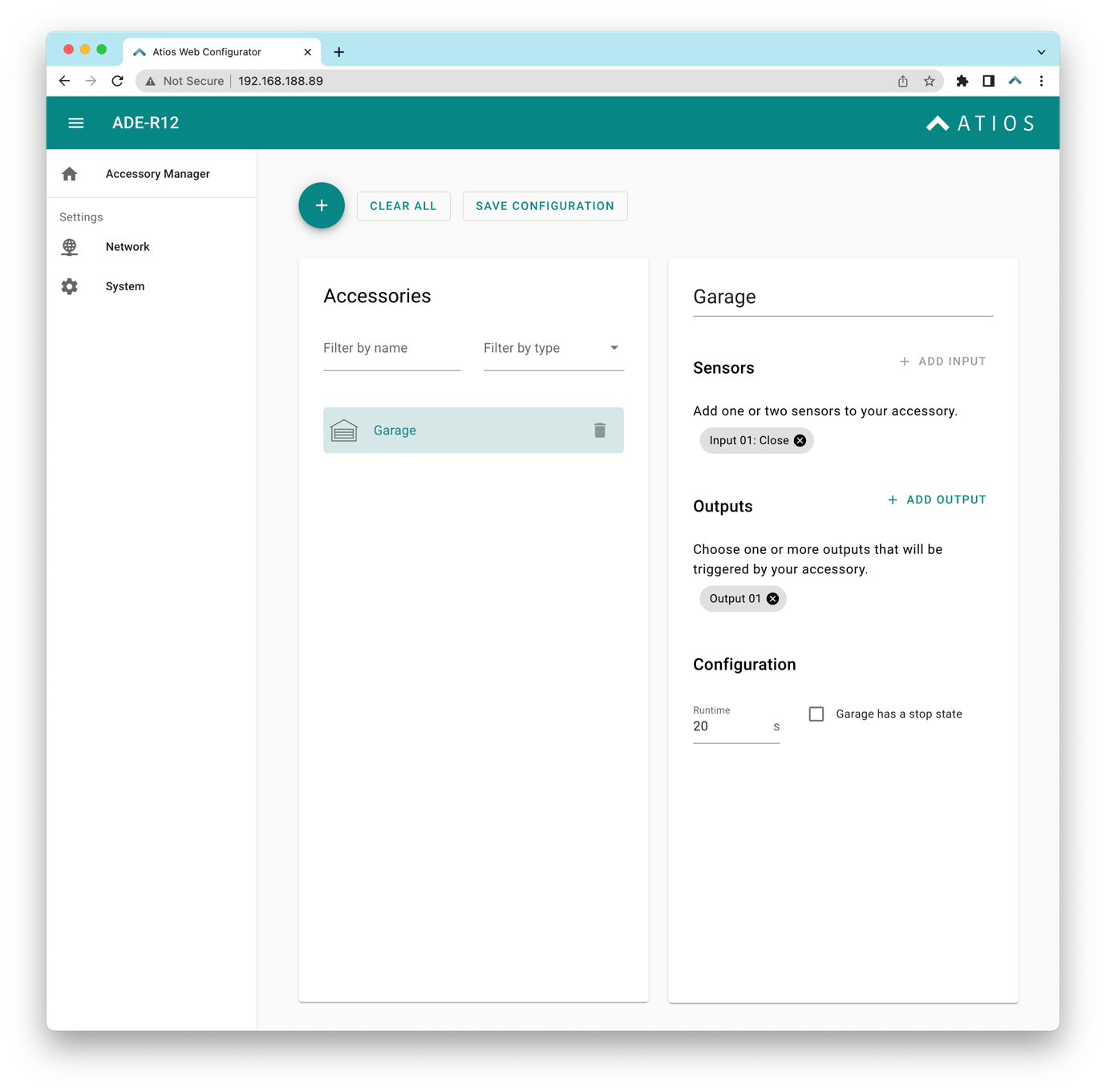

Garage Door

Pilotate motori di porte di garage con controllo a impulso e feedback di stato.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Garage Door come tipo di accessorio.
4. Assegnate un'uscita relè per il comando a impulso che attiva il motore (tipicamente Relay 1).
5. Assegnate uno o più ingressi per i sensori porta. Un contatto reed magnetico su un ingresso rileva lo stato aperto o chiuso.
6. Se avete un solo sensore, inserite il tempo in secondi necessario alla porta per aprirsi completamente. Il sistema calcolerà lo stato automaticamente a partire da questo tempo.
7. Configurate i parametri aggiuntivi (vedere sotto).
8. Cliccate su Save.

Parametri aggiuntivi

Parametro	Descrizione
Runtime	Tempo in secondi perché la porta di garage si apra completamente, lo stato è calcolato a partire da questo valore e dal feedback del sensore
Stop State	Attivate questa casella se la vostra porta alterna tra OPENING, STOPPED e CLOSING a ogni pressione del pulsante

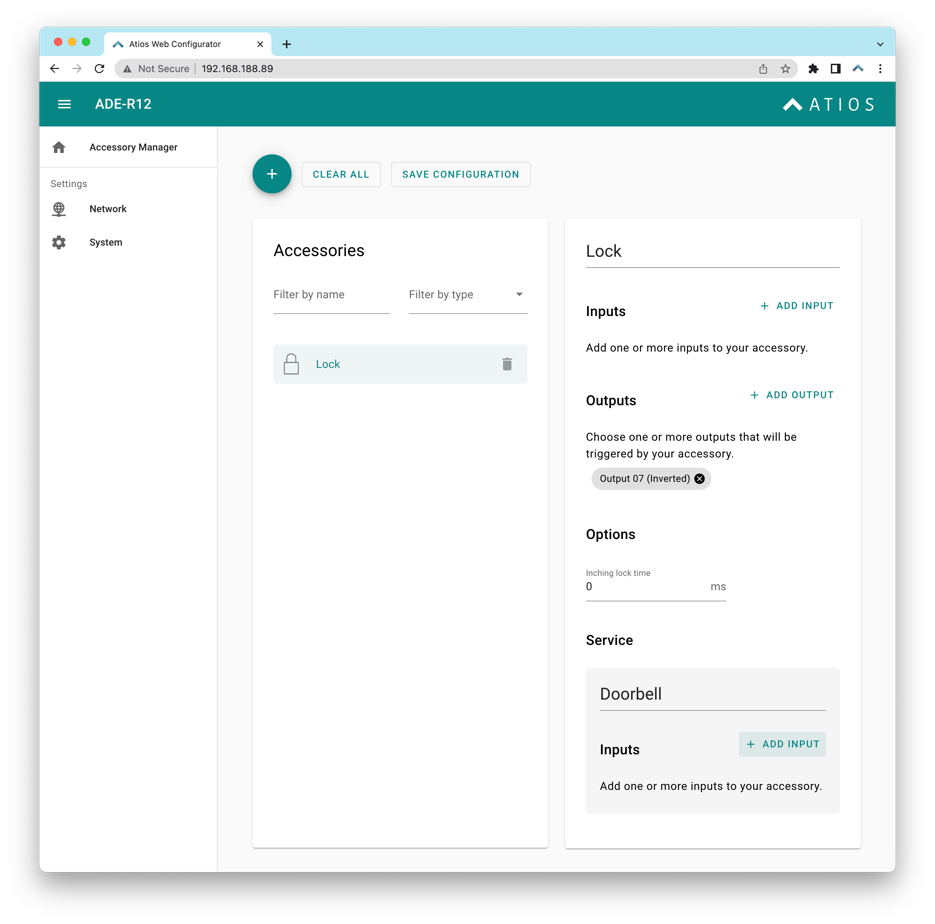

Lock

Pilotate attuatori di serratura motorizzati.

Installazione

1. Aprite il Web Interface collegandovi al vostro SmartCore qui e navigate verso Accessory Manager.
2. Cliccate sul pulsante (+) per aggiungere un nuovo accessorio.
3. Selezionate Lock come tipo di accessorio.
4. Assegnate l'uscita relè a cui l'attuatore di serratura è collegato (tipicamente Relay 7).
5. Attivate Output Inverted per passare il relè da Normalmente Aperto a Normalmente Chiuso.
6. Configurate i parametri aggiuntivi (vedere sotto).
7. Cliccate su Save.

Parametri aggiuntivi

Parametro	Descrizione
Inching lock time	Tempo in millisecondi, il relè si stacca automaticamente dopo questo ritardo
Doorbell Input	Assegnate un ingresso campanello per inviare notifiche push nell'app Home e far suonare gli HomePod
