Montaggio

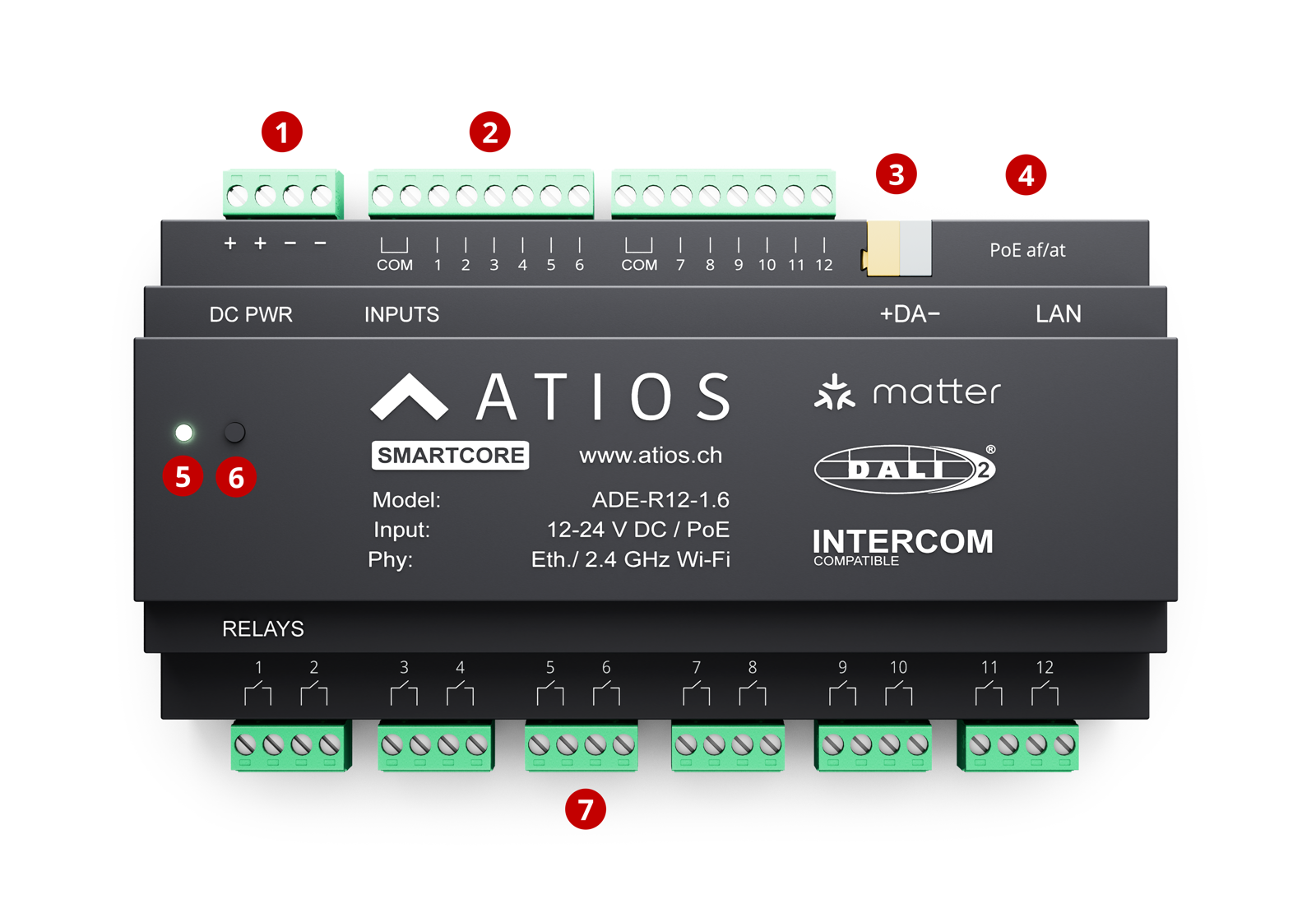

1. Montate lo SmartCore sul binario DIN del quadro elettrico.
2. Alimentate in PoE tramite la porta Ethernet ④, oppure collegate un'alimentazione 12-24 V DC al morsetto ①. Il PoE alimenta il dispositivo e fornisce la connettività di rete, nessuna alimentazione DC separata necessaria.
3. Se usate luminari DALI, collegate il bus DALI al morsetto ③. Vedere Cablaggio per i dettagli sull'alimentazione del bus e sui carichi.
4. Per l'accesso di rete, usate un cavo Ethernet PoE sulla porta ④ per la LAN, oppure configurate il WiFi tramite le Impostazioni di rete con un'alimentazione DC separata sul morsetto ①.

WARNING

Non collegate il dispositivo contemporaneamente al Power over Ethernet e a un'alimentazione DC esterna.
