接线 ​

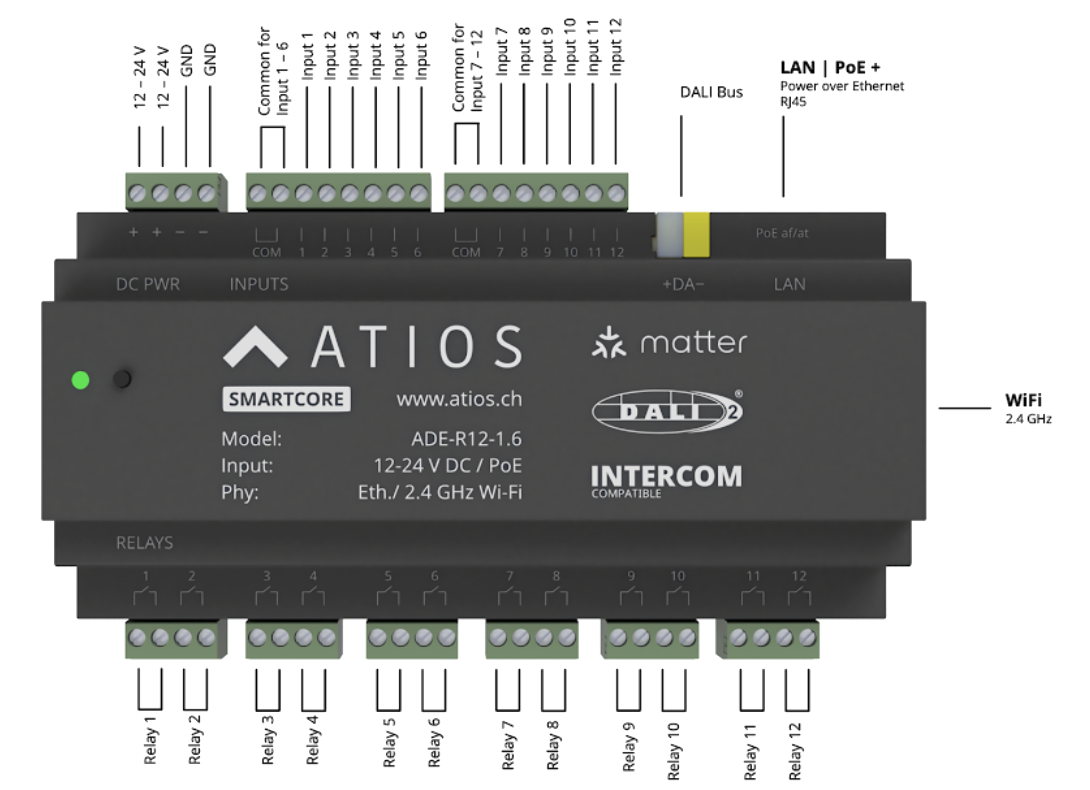

Atios SmartCore ADE-R12-1.8 数据表
数量类型额定值
输出12 路继电器无源(干触点)16 A;各继电器之间的电压和相位可自由混接
输入12 路数字输入光耦隔离,分 2 组,每组 6 路(每组共用一个 COM)12 V DC - 230 V AC,每组只能使用一种电压类型(全部 DC 或全部 AC)

输入、输出和设备电源彼此电气隔离,因此不必共用同一个断路器、零线或相线。

1. 电源 ​

只能选择一种供电方式:PoE 或 20-30 V DC。

以太网供电(PoE) ​

用网线将交换机端口连接到 LAN 端子。

外部 20-30 V DC ​

  1. 安装一台 20-30 V DC 导轨电源,将 L 和 N 接到电源输入端。
  2. 将电源的 +V 接到 DC PWR (+),GND 接到 DC PWR (−)。

2. 输出 ​

230 V AC 负载 ​

SmartCore 230 V 负载接线图,显示继电器的接法

  1. 将电源相线(L)接到继电器输入端。
  2. 将负载接到继电器输出端。
  3. 负载经零线(N)回流;金属外壳的负载须连接 PE。

24 V DC 负载 ​

SmartCore 24 V 负载接线图,显示直流继电器的接法

  1. 将 V+ 接到继电器输入端。
  2. 将负载接到继电器输出端,负载另一端接回 GND。

窗帘与卷帘(每台电机 2 路继电器) ​

SmartCore 窗帘电机接线图,显示上行和下行继电器控制

  1. 选两个相邻的继电器,一个用于上行,一个用于下行。
  2. 将电源相线接到两个继电器的输入端。
  3. 将电机的“上行”线接到其中一个继电器的输出端,“下行”线接到另一个。
  4. 电机经零线回流。

所有双向负载(开门机、阀门执行器)都按同样的方式接线。

3. 输入 ​

SmartCore 输入和 24 V 电源的接线方式

每组输入(1-6 和 7-12)都有自己的 COM 参考端。同一组内只能使用一种电压类型。

直流输入(12-24 V DC) ​

  1. 将该组的 COM 接到直流电源的 − 端子。
  2. 将每个开关接在 + 端子和输入端子之间。

交流输入(230 V AC) ​

  1. 将该组的 COM 接到 N。
  2. 将电源相线经开关或触点接到输入端子。

同一组中的输入可以混用 L1、L2 和 L3。

由 PoE 为输入供电 ​

SmartCore 使用 PoE 供电时,DC PWR 端子排的 + 端子输出 12 V DC,无需外部电源。

  1. 将 DC PWR 端子排的一个 − 端子接到该组的 COM。
  2. 将每个开关接在一个 + 端子和输入端子之间。

4. DALI ​

DALI 总线(DALI+ / DALI−)传输照明命令和传感器事件。SmartCore 是 DALI-2 主控,最多可为 64 个设备(0-63)分配地址,另外还可接 64 个 DALI 传感器。

WARNING

总线供电:内置 250 mA 电源或外部 DALI 电源只能二选一,切勿同时使用。

DALI 照明 ​

SmartCore 的 DALI 总线连接不同类型的 DALI 灯具

将 SmartCore 的 DALI+ 接到每个灯具的 DALI+,将 SmartCore 的 DALI− 接到每个灯具的 DALI−。

DALI 传感器和输入设备 ​

SmartCore 的 DALI 总线连接 DALI-2 传感器和按键面板

按键面板、移动传感器、温控器等 DALI 传感器与 DALI 灯具接在同一条 DALI 总线上。
