Installation
Le WiserPort peut être posé sur une étagère ou installé dans votre tableau électrique. Placez-le à portée de votre réseau et sur le même réseau local que votre Feller Wiser WLAN Gateway.

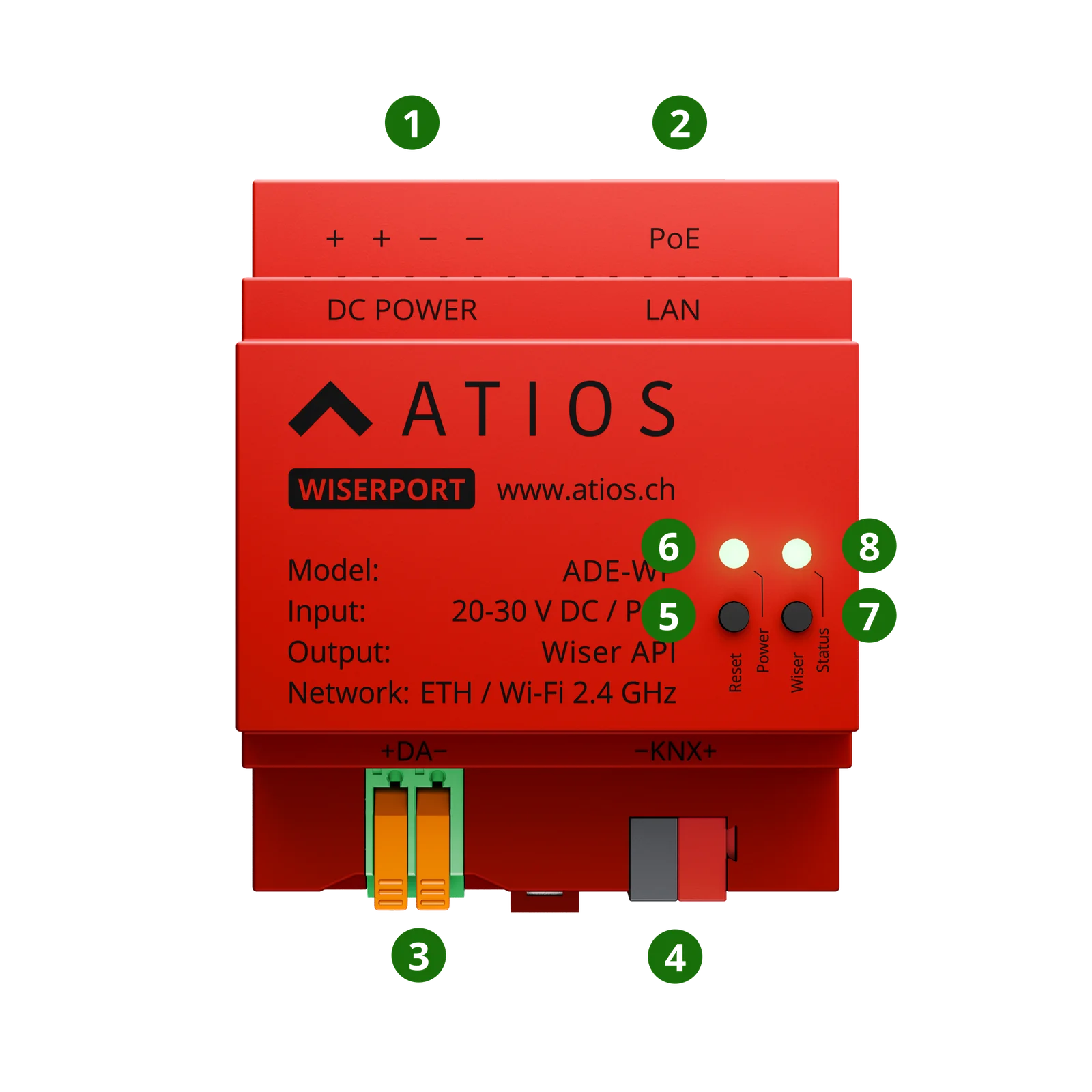

Raccordements, boutons et LED
| N° | Composant | Description |
|---|---|---|
| ① | DC POWER | Entrée 20-30 V DC |
| ② | LAN / PoE | Ethernet avec Power over Ethernet 802.3af |
| ③ | DALI (+DA−) | Bornes bus DALI, disponibles après la mise à jour firmware en 2026 |
| ④ | KNX (−KNX+) | Bornes bus KNX, disponibles après la mise à jour firmware en 2026 |
| ⑤ | Reset Button | Redémarrage, réinitialisation aux paramètres d'usine, mode programmation KNX, mode sans échec (voir Boutons & codes LED) |
| ⑥ | Power LED | État système (voir Boutons & codes LED) |
| ⑦ | Wiser Button | Coupler le WiserPort à un Feller Wiser WLAN Gateway |
| ⑧ | Wiser Status LED | État de la connexion au Wiser Gateway |
Alimentation
Power over Ethernet (PoE)
Utilisez le port LAN pour alimenter l'appareil via le câble réseau. Aucune alimentation supplémentaire n'est nécessaire. PoE 802.3af est pris en charge.
Alimentation DC externe
Raccordez une alimentation 20-30 V DC aux bornes DC POWER.
WARNING
Ne raccordez pas PoE et alimentation DC externe en même temps. Utilisez une seule source d'alimentation.
Connexion réseau
Ethernet (recommandé)
- Raccordez un câble Ethernet au port LAN
- Si vous n'utilisez pas le PoE, raccordez aussi une alimentation 20-30 V DC
- L'appareil reçoit son adresse IP automatiquement via DHCP
- Consultez votre réseau local pour retrouver l'adresse IP de l'appareil
Wi-Fi
- Alimentez l'appareil avec une alimentation 20-30 V DC
- Connectez-vous au Wi-Fi depuis le Web Interface
Pour la configuration Wi-Fi détaillée, voir Paramètres réseau.
Pré-requis : Feller Wiser WLAN Gateway
Le WiserPort nécessite un Feller Wiser WLAN Gateway sur le même réseau local. Avant de configurer le WiserPort :
- Vérifiez que votre Feller Wiser WLAN Gateway est installé, alimenté et joignable sur le réseau
- Confirmez que vos appareils Wiser (luminaires, stores, thermostats) sont mis en service et fonctionnent dans l'app Feller Wiser Home
Accéder au Web Interface
Une fois votre WiserPort connecté et son adresse IP obtenue, ouvrez le Web Interface en vous connectant à votre WiserPort ici.
